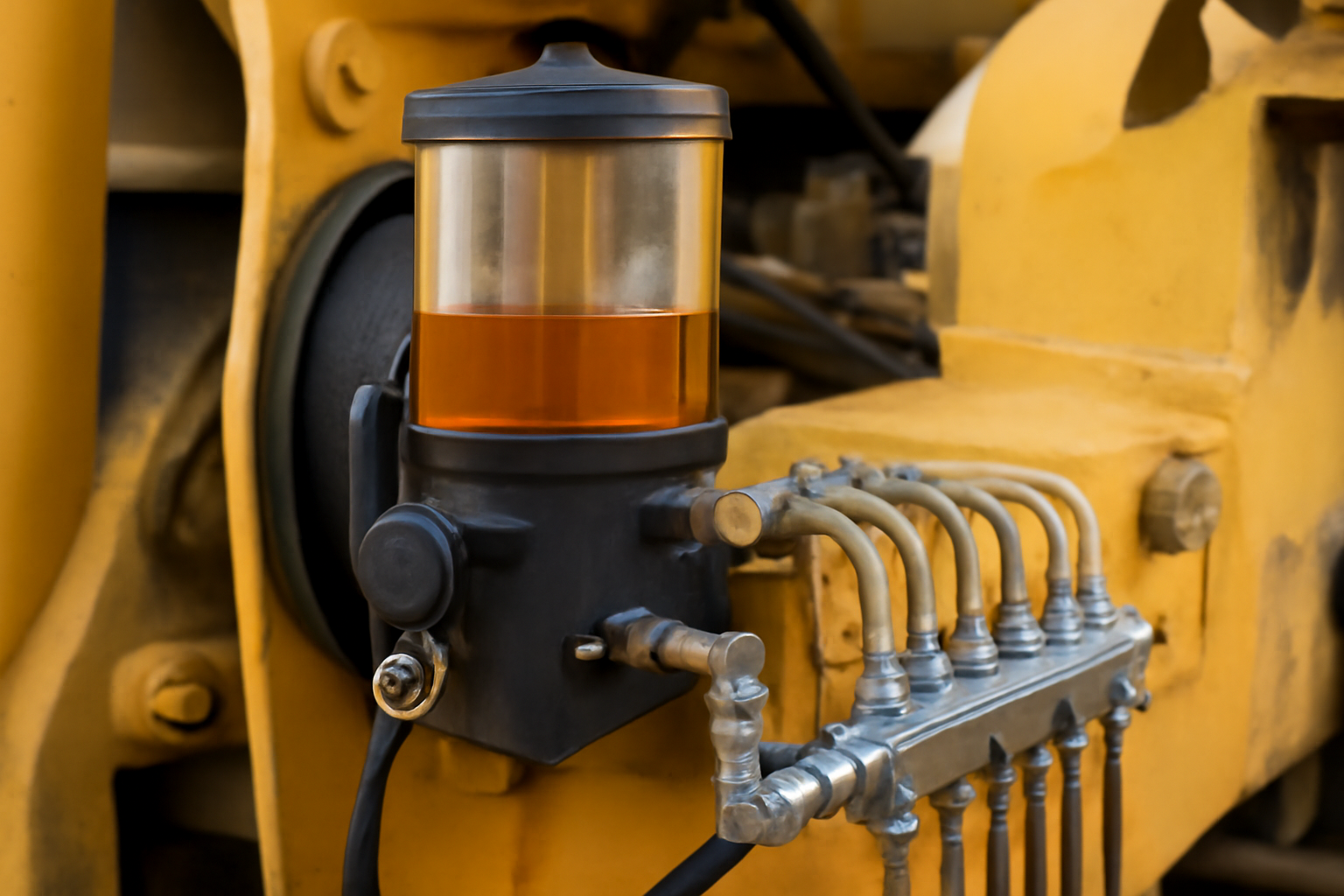

Автосмазка (центральная система смазки)

Рабочий цикл агрегата и назначение системы

Централизованная система смазки (ЦСС) предназначена для автоматической подачи смазочного материала к множеству точек трения в механизмах строительной и дорожной техники. В отличие от ручной смазки, где оператор вручную подаёт grease через масляные nipple, ЦСС выполняет эту операцию в заданные интервалы, независимо от вмешательства человека. Система работает в циклическом режиме: насос, приводимый в действие от электродвигателя, гидравлической линии или механического привода, создаёт давление в магистралях, проталкивая смазку через распределители к точкам. Каждая точка получает строго дозированное количество смазки, соответствующее её нагрузке и скорости вращения. Цикл может запускаться по таймеру (каждые 1–24 часа), по пробегу (каждые 50–500 км), или по сигналу от датчика износа. В некоторых системах цикл активируется при запуске двигателя — это особенно характерно для автотранспорта и мобильных кранов.

Основная задача ЦСС — снизить износ подшипников, шарниров, направляющих и других узлов, работающих в условиях высокой нагрузки, пыли, влаги и температурных колебаний. Без системы автосмазки приборы, такие как поворотные платформы экскаваторов, рулевые тяги самосвалов или шарниры ковшовых механизмов, требуют ежедневного обслуживания. При этом даже опытный оператор может пропустить точку, особенно в условиях ограниченного доступа или плохой видимости. ЦСС исключает человеческий фактор, обеспечивая равномерное и непрерывное смазывание.

Системы, установленные на технике с высокой интенсивностью эксплуатации — например, на самосвалах класса 50–100 тонн, экскаваторах 20–25 тонн или асфальтоукладчиках — снижают вероятность внеплановых простоев на 30–60%. Это особенно критично в условиях круглосуточной работы на крупных объектах, где простои стоят от 800 до 3500 долларов в час. Срок службы смазанных узлов увеличивается на 40–120% в зависимости от условий эксплуатации и качества смазки. В условиях высокой запылённости (карьеры, песчаные почвы) эффективность ЦСС становится не просто преимуществом — а необходимостью.

Конструктивные элементы и их функции

Центральная система смазки состоит из нескольких ключевых компонентов, каждый из которых выполняет строго определённую функцию. Основой является бак-накопитель, объёмом от 1 до 10 литров, изготовленный из полиэтилена высокой плотности или оцинкованной стали. Он обеспечивает запас смазки на весь цикл работы между дозаправками. Внутри бака установлен мешалка — вращающийся элемент, предотвращающий осаждение загустителей и расслоение смазки. В некоторых системах используется вакуумный насос для предварительного удаления воздуха из трубопроводов перед запуском.

Насос является сердцем системы. Он может быть электрическим (12/24 В постоянного тока), механическим (от привода двигателя через шестерню или ремень) или гидравлическим (через давление в гидросистеме техники). Электрические насосы чаще всего применяются на технике с постоянным электропитанием — экскаваторах, погрузчиках, асфальтоукладчиках. Их производительность варьируется от 80 до 160 л/мин при давлении 5–25 МПа. Гидравлические насосы используются в крупногабаритной технике, где подача масла от гидронасоса позволяет интегрировать ЦСС в существующую гидравлическую схему без дополнительного электропитания.

Распределители — ключевые элементы, отвечающие за дозирование. Они могут быть одноточечными (один выход на одну смазочную точку) или многоточечными (до 12 выходов на один блок). Типы распределителей: поршневые, шестерённые, мембранные. Поршневые распределители обеспечивают точность подачи в пределах ±3%, что критично для узлов с малым объёмом смазки. Шестерённые — более устойчивы к загрязнению, но менее точны (±8%). Мембранные используются в низкотемпературных условиях, где вязкость смазки повышается. Каждый распределитель настраивается на объём подачи — от 0,05 до 0,5 мл за цикл — в зависимости от типа подшипника и нагрузки.

Трубопроводы и шланги выполняются из армированной резины или полиамидных композитов. Рабочее давление в магистралях — до 30 МПа, температурный диапазон — от −40°C до +100°C. Диаметр трубок — от 4 до 8 мм. Каждая магистраль заканчивается на смазочном ниппеле — резьбовом соединении, вкручиваемом в корпус узла. Ниппели должны быть защищены от пыли и влаги — в противном случае смазка не попадёт в узел, а грязь проникнет внутрь, вызывая задиры и заклинивание.

Принцип работы и циклы подачи

Принцип действия ЦСС основан на создании избыточного давления в замкнутой системе, которое вытесняет смазку от насоса к распределителям, а от них — к точкам трения. При включении системы насос начинает перекачивать смазку. Давление растёт до момента, пока оно не станет достаточным для открытия клапанов распределителей. Каждый распределитель имеет механический или электронный механизм, ограничивающий объём подачи. После завершения цикла давление сбрасывается, и система переходит в режим ожидания до следующего запуска.

Циклы подачи регулируются контроллером, который может быть механическим, электромеханическим или цифровым. Механические контроллеры — это редукторы с настройкой по количеству оборотов двигателя. Они работают на базе привода от коленвала и срабатывают каждые 100–500 оборотов. Электромеханические — с таймером и реле, настраиваемым на интервал от 1 до 24 часов. Цифровые контроллеры — наиболее точные: они могут учитывать пробег, температуру, вибрацию и даже интенсивность работы узлов. Такие системы используются на современных экскаваторах и погрузчиках, где точность критична.

При отсутствии смазки в баке или закупорке магистрали система не останавливает двигатель — она просто сигнализирует об ошибке. Сигнализация может быть световой (лампа на панели) или звуковой. В продвинутых системах сигнал передаётся на дисплей оператора или в систему диагностики техники. Важно, что ЦСС не заменяет проверку смазки вручную — она лишь автоматизирует подачу. При выходе из строя одного распределителя система продолжает работать, но не подаёт смазку в повреждённую точку, что может привести к локальному износу.

Классификация систем автосмазки

Центральные системы смазки классифицируются по типу привода, способу управления и количеству точек. Ниже представлена таблица основных типов и их технические характеристики.

Подбор системы: критерии и расчёт

Выбор центральной системы смазки зависит от нескольких параметров: типа техники, условий эксплуатации, количества точек смазки, доступности сервиса и бюджета. Первоначально необходимо составить карту всех точек, требующих смазки: шарниры, поворотные узлы, подшипники, направляющие. Часто в одной технике их от 10 до 60. Затем определяется тип смазки — обычно это пластичная смазка класса NLGI 1–3, с температурным диапазоном от −30°C до +120°C. Для холодных регионов предпочтительны базовые масла на синтетической основе, в жарких — на минеральной с добавками стабилизаторов.

После подсчёта точек выбирается тип системы. Для техники с 1–5 точками — достаточно электрической одноточечной системы. Для 6–20 точек — электрическая многоточечная. Для техники с гидравлической системой и более 20 точками — гидравлическая ЦСС. Критерий выбора — не только количество точек, но и доступ к ним. Если точка расположена в труднодоступном месте (например, под рамой самосвала), её подача должна быть гарантирована, иначе система не оправдает себя.

Расчёт окупаемости производится по формуле:
Окупаемость (дни) = Стоимость системы / (Стоимость простоя в час × Часы простоя без ЦСС в месяц × Частота простоя в месяц)
Например: система стоит 120 000 руб. Без ЦСС из-за износа узлов происходит 4 простоя в месяц по 3 часа каждый. Стоимость простоя — 1500 руб/час. Тогда:
120 000 / (1500 × 3 × 4) = 120 000 / 18 000 = 6,7 месяца.
Таким образом, система окупается за 6–7 месяцев. При увеличении интенсивности работы — за 3–4 месяца.

Стоимость системы — ориентировочно: от 35 000 до 280 000 рублей. Электрические системы — дешевле, гидравлические и цифровые — дороже. Установка — дополнительно 15–30% от стоимости комплекта. Важно: стоимость зависит от региона, доступности сервисных центров и комплектации (например, наличие датчиков, экрана, дистанционного управления).

Ограничения и типичные неисправности

ЦСС не является панацеей. Её эффективность снижается при неправильной эксплуатации. Основное ограничение — загрязнённость смазки. Если в систему залита смазка с примесями песка, металлической стружки или воды, распределители быстро заклинивают. Даже 0,5% воды в смазке снижает срок службы распределителей на 40–70%. Поэтому важно использовать только рекомендованные производителем техники типы смазки и фильтровать её при заливке.

Второе ограничение — температурный режим. При температуре ниже −35°C некоторые смазки теряют подвижность, и насос не может их протолкнуть. В таких условиях требуется смена смазки на низкотемпературную (NLGI 0 или специальные составы с базой PAO). При температурах выше +90°C — риск окисления и потери вязкости. В таких случаях применяются смазки с антиокислительными присадками.

Третья проблема — износ трубопроводов. Резиновые шланги со временем теряют эластичность, особенно при постоянной вибрации. Признаки — трещины, утечки, снижение давления в магистралях. Замена шлангов — обязательная операция каждые 2–3 года. Не рекомендуется использовать шланги от других систем — они могут не выдержать давления.

Частые неисправности: засорение распределителей, отказ насоса, обрыв проводки, выход из строя контроллера. Неработающий насос — самая распространённая поломка. Причиной может быть перегрев, перепады напряжения, механический износ. Решение — установка предохранителя и стабилизатора напряжения. Также важно проверять герметичность соединений — утечка в одной точке может привести к недостаточной подаче во всех остальных.

Как правильно эксплуатировать систему

Правильная эксплуатация начинается с выбора смазки. Никогда не смешивайте разные типы смазок — даже если они кажутся одинаковыми. Пластичная смазка на литиевой основе и на кальциевой — несовместимы. При смешивании происходит расслоение и образование твёрдых отложений, которые забивают магистрали. Всегда используйте смазку, указанную в технической документации к технике.

Регулярная проверка — не реже одного раза в 250–500 моточасов. Проверяйте: уровень смазки в баке, наличие утечек по шлангам, работу индикатора (если есть), состояние ниппелей. Очистите ниппели от грязи перед каждым обслуживанием. Используйте только специальные насадки для дозаправки — не лейте смазку в открытый бак с ведра.

При замене смазки — всегда промывайте систему. Для этого используются специальные промывочные составы или чистая смазка того же типа. Запустите систему в режиме «очистка» (если есть), или включите насос на 5–10 минут без нагрузки, чтобы вытеснить старую смазку. После промывки залейте новую. Это снижает риск заклинивания распределителей на 80%.

При длительной стоянке (более 30 дней) рекомендуется отключить систему или запустить цикл вручную. В противном случае смазка может застыть в трубопроводах, и при запуске насос будет работать вхолостую — это приводит к его выходу из строя. В некоторых системах предусмотрена функция «пробежки» — автоматический запуск цикла каждые 7 дней при отсутствии работы.
