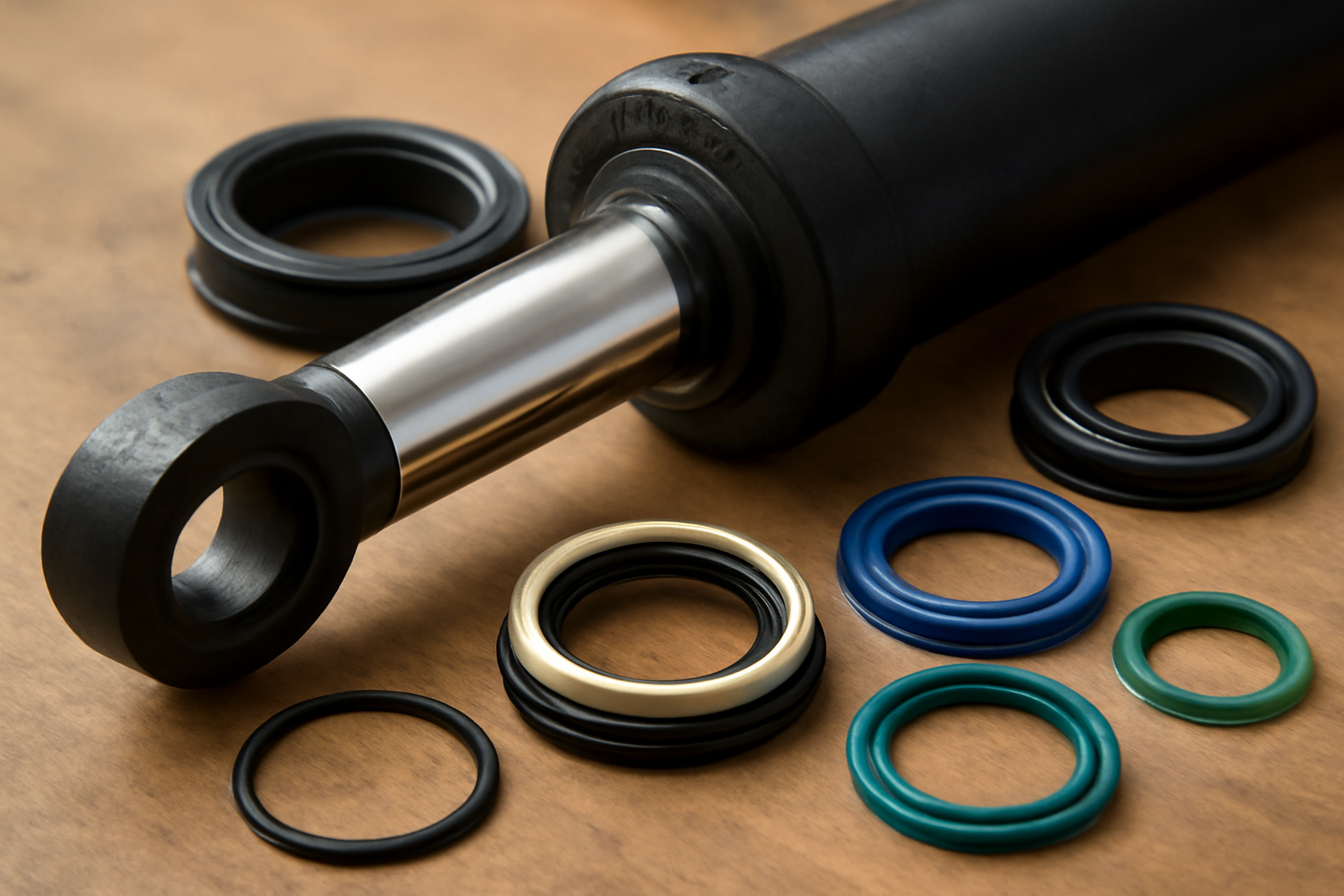

Уплотнения гидроцилиндра: виды и замена
Рабочий цикл гидроцилиндра и роль уплотнений
Гидроцилиндр экскаватора — это линейный исполнительный механизм, преобразующий гидравлическое давление в механическое движение. В процессе работы поршень перемещается внутри цилиндрической полости, создавая тягу или толчок для управления стрелой, ковшом или рукоятью. Давление в системе может достигать 250–350 бар, а скорость перемещения поршня — 0,1–0,5 м/с. При каждом цикле — подъём, опускание, поворот — уплотнения испытывают циклические нагрузки: сжатие, растяжение, трение, температурные перепады. Их задача — предотвратить утечку рабочей жидкости как внутрь (из полости под давлением в полость с меньшим давлением), так и наружу (в атмосферу). Помимо герметизации, они должны минимизировать трение, не допускать проникновения пыли и абразива, а также выдерживать агрессивную среду гидравлической жидкости, особенно при высоких температурах.
Нарушение герметичности приводит к падению давления в системе, снижению мощности и скорости движения, увеличению времени цикла, перегреву гидравлики и, в конечном итоге, к отказу агрегата. Утечка внутри цилиндра — более опасна, чем наружная: она не всегда заметна визуально, но вызывает «провал» при нагрузке, снижает точность позиционирования и увеличивает износ поршня и стенок цилиндра. Уплотнения — это не расходники, а ключевые элементы надёжности гидросистемы, чья долговечность определяет срок службы всего механизма.
Типы уплотнений и их функциональное назначение
В составе гидроцилиндра используется несколько типов уплотнений, каждый из которых выполняет строго определённую задачу. Основные виды: поршневые, штоковые, упорные кольца, пыльники и компенсаторы. Поршневые уплотнения размещаются на поршне и предотвращают утечку жидкости между полостью под давлением и противоположной полостью цилиндра. Они работают в условиях высокого давления и скольжения. Штоковые уплотнения расположены на выходе штока и удерживают жидкость внутри цилиндра, не позволяя ей вытечь наружу. Упорные кольца (или направляющие кольца) не участвуют в герметизации, но обеспечивают центрирование поршня и штока, снижают трение и предотвращают задиры на внутренней поверхности цилиндра. Пыльники защищают внутренние компоненты от попадания пыли, песка, влаги и механических частиц. Компенсаторы (или пружинные кольца) используются в некоторых конструкциях для поддержания постоянного контакта уплотнительных элементов с поверхностью при износе или температурных изменениях.
Материалы уплотнений подбираются с учётом рабочих условий: наиболее распространены полиуретан (PU), фторэластомер (FKM), нитрилкаучук (NBR), а также композитные материалы с добавлением тефлона (PTFE). Полиуретан обладает высокой износостойкостью и упругостью, но чувствителен к гидролизу. Фторэластомер устойчив к высоким температурам и агрессивным жидкостям, но дороже. Нитрилкаучук — оптимальный выбор для стандартных условий эксплуатации, особенно при температурах до 100 °C. В экскаваторах, работающих в условиях высокой запылённости (карьеры, дороги), обязательна установка дополнительных пыльников с двойным или тройным уплотнением.
Признаки износа и типичные ошибки диагностики
Первым признаком неисправности уплотнений является появление масляных пятен на штоке, особенно после рабочего цикла. Однако этот признак не всегда указывает на выход из строя штокового уплотнения — он может быть следствием неправильного монтажа, загрязнения гидрожидкости или повреждения поверхности штока. Более точным симптомом является снижение скорости движения цилиндра при одинаковой нагрузке: например, если рукоять опускается медленнее, чем ранее, или стрела «проваливается» под нагрузкой — это указывает на внутреннюю утечку. Другой признак — шум при работе: стук, вибрация, «хлопки» в гидросистеме могут быть вызваны кавитацией, возникающей из-за подсасывания воздуха через повреждённые уплотнения.
Частая ошибка — замена только штокового уплотнения при внешней утечке, игнорируя износ поршневых элементов. В 60–70% случаев внутренние уплотнения изношены уже на 30–50% при появлении первых признаков наружной утечки. Другая ошибка — установка уплотнений с неподходящим материалом. Например, использование NBR в условиях постоянных температур выше 90 °C приводит к быстрому разрушению. Также ошибочно считать, что «более толстое» уплотнение — лучше: чрезмерное натяжение увеличивает трение, перегревает жидкость и ускоряет износ направляющих колец. Необходимо строго соблюдать технические параметры производителя, даже если аналог кажется «более надёжным».
Классификация уплотнений по конструкции и применению
Уплотнения классифицируются по форме, материалу и способу установки. По форме различают кольца (U-образные, V-образные, X-образные), манжеты (с пружиной или без), композитные пакеты и комбинированные элементы. U-образные кольца — самые распространённые в гидроцилиндрах экскаваторов: они работают как уплотнение и как направляющий элемент. V-образные пакеты используются в тяжёлых агрегатах для повышения герметичности при высоком давлении. X-образные кольца обеспечивают герметизацию в обе стороны, что делает их подходящими для двойного действия. Манжеты с пружиной применяются в штоковых уплотнениях для компенсации износа и поддержания контакта. Композитные пакеты, состоящие из PTFE и упругого кольца, снижают трение и увеличивают срок службы в условиях загрязнённой среды.
С точки зрения применения, уплотнения делятся на стандартные и усиленные. Стандартные — для экскаваторов класса 5–15 тонн, работающих в умеренных условиях. Усиленные — для тяжёлых машин (20–40 тонн), карьерных и горнодобывающих экскаваторов, где нагрузки выше, а загрязнённость среды критична. Усиленные комплекты включают дополнительные пыльники, усиленные направляющие кольца, уплотнения с антифрикционным покрытием. Важно: не все уплотнения взаимозаменяемы. Даже при одинаковом наружном диаметре, разница в толщине, угле наклона или глубине канавки под пружину может привести к утечке или разрушению.
Таблица: Типы уплотнений и их технические характеристики
| Тип уплотнения | Рабочее давление, бар | Температурный диапазон, °C | Материал | Срок службы, ч | Применение |
|---|---|---|---|---|---|
| Поршневое U-образное кольцо | 180–350 | -30…+100 | PU, NBR | 1500–4000 | Стандартные экскаваторы 5–25 т |
| Штоковое манжетное с пружиной | 150–300 | -40…+110 | NBR, FKM | 2000–5000 | Все классы, особенно с высокой запылённостью |
| Упорное направляющее кольцо | Не участвует | -40…+120 | PTFE, POM | 5000–10000 | Обязательно для всех цилиндров |
| Двойной пыльник | Атмосферное | -40…+90 | PU, NBR | 3000–8000 | Карьерные, тяжёлые экскаваторы |
| Композитное поршневое (PTFE+NBR) | 200–350 | -30…+120 | PTFE + упругий вкладыш | 4000–8000 | Высоконагруженные, длительные циклы |
| V-образный пакет (3 элемента) | 250–400 | -20…+100 | PU + пружина | 2000–4500 | Тяжёлые экскаваторы 30+ т |
Пошаговая процедура замены уплотнений
Замена уплотнений гидроцилиндра должна проводиться в чистом помещении с соблюдением правил гигиены гидравлической системы. Начните с полного сброса давления в системе и отключения гидролиний. Слейте жидкость из цилиндра и тщательно промойте внешние поверхности. Демонтируйте цилиндр с машины, используя опоры для предотвращения падения. Снимите шток, предварительно зафиксировав поршень, чтобы избежать его выпадения под давлением. Используйте специальные съёмники для уплотнений — не применяйте отвёртки или ножи, они повреждают поверхности.
После снятия старых уплотнений осмотрите все контактирующие поверхности: поршень, шток, внутреннюю стенку цилиндра. Наличие царапин глубиной более 0,05 мм, задиров, коррозии — повод для замены или расточки. Протрите все элементы чистой, безворсовой тканью, смоченной в гидравлической жидкости. Не используйте ацетон, бензин или спирт — они разрушают резиновые компоненты. Нанесите тонкий слой смазки на новые уплотнения (рекомендуется гидравлическая жидкость или специальная смазка на основе силикона). Установите уплотнения в правильной последовательности: сначала направляющие кольца, затем поршневые, затем штоковые, в конце — пыльники. Убедитесь, что пружины находятся в канавках, а края уплотнений не перекручены.
После сборки проверьте наличие зазоров, плавность хода штока. Не затягивайте крепления чрезмерно — это может деформировать уплотнения. Установите цилиндр на машину, заполните систему чистой гидравлической жидкостью, прокачайте воздух и проведите тестовый цикл без нагрузки. Проверьте герметичность визуально и по скорости движения. При наличии утечки — повторная разборка и осмотр. Замена уплотнений занимает 2–5 часов в зависимости от класса экскаватора и опыта мастера. Не рекомендуется выполнять работу в условиях высокой влажности или пыли без временного укрытия.
Таблица: Выбор комплекта уплотнений по классу экскаватора
| Класс экскаватора | Типичный объём цилиндра, см³ | Рекомендуемый тип поршневого уплотнения | Рекомендуемый тип штокового уплотнения | Необходимость пыльника | Рекомендуемый материал |
|---|---|---|---|---|---|
| 3–8 т | 80–180 | U-образное кольцо | Манжета без пружины | Одинарный | NBR |
| 10–18 т | 200–400 | U-образное кольцо | Манжета с пружиной | Двойной | PU |
| 20–25 т | 450–700 | Композитное (PTFE+NBR) | Манжета с пружиной + защитный щиток | Двойной или тройной | PU/PTFE |
| 30–40 т | 800–1300 | V-образный пакет | Пакет с пружиной и PTFE | Тройной | FKM/PU |
| 50+ т (карьерные) | 1500–2500 | Сдвоенный V-пакет | Композитный с двойным пыльником | Тройной + сдув | FKM + PTFE |
Факторы, влияющие на срок службы уплотнений
Срок службы уплотнений зависит не только от их качества, но и от условий эксплуатации. Основные факторы: чистота гидравлической жидкости, температура рабочей среды, частота циклов, нагрузка и наличие механических повреждений. Загрязнённость жидкости — главный враг. Частицы размером более 10 мкм, попадающие между уплотнением и поверхностью, вызывают абразивный износ. Рекомендуется менять фильтры гидросистемы каждые 500–800 моточасов, а жидкость — каждые 2000–3000 моточасов, в зависимости от условий. Температура выше 85 °C ускоряет старение резины, особенно NBR. В жарких регионах или при длительной работе под нагрузкой необходимы охлаждающие системы или более устойчивые материалы — FKM.
Частота циклов также критична: экскаватор, выполняющий 150 циклов в час, изнашивает уплотнения в 3–4 раза быстрее, чем машина с 40 циклами в час. Перегрузки, резкие торможения, «ударные» нагрузки на шток — всё это создаёт импульсные напряжения, приводящие к разрыву или смятию уплотнений. Установка гидравлических амортизаторов и ограничителей хода снижает риск. Не забывайте о регулярной смазке штока — даже если уплотнения в порядке, сухой шток с царапинами быстро повредит новое кольцо. Регламентное обслуживание — это не просто про замену фильтров, а про профилактику уплотнений.
FAQ
Как понять, что нужно менять именно уплотнения, а не сам цилиндр?
Если цилиндр не имеет визуальных повреждений стенок, поршня или штока — царапин глубже 0,05 мм, коррозии, деформации — то, как правило, достаточно замены уплотнений. При этом, если при работе наблюдается падение давления, но при этом нет утечки наружу, а цилиндр «проваливается» под нагрузкой — это признак внутренней утечки, вызванной износом поршневых уплотнений. В 80–90% случаев замены комплекта достаточно для восстановления работоспособности. Стоимость замены уплотнений в 5–7 раз ниже стоимости замены цилиндра.
Можно ли использовать уплотнения от другой модели экскаватора?
Нет, не рекомендуется. Даже если наружные размеры совпадают, разница в толщине, угле наклона, глубине канавки под пружину или материале может привести к утечке, перегреву или быстрому выходу из строя. Например, уплотнение от Cat 320 не подойдёт для Komatsu PC200, несмотря на схожую массу. Производители рассчитывают параметры с учётом давления, скорости и материала цилиндра. Использование неоригинальных комплектов без точного соответствия технической документации — риск поломки агрегата.
Сколько стоит замена уплотнений гидроцилиндра?
Стоимость комплекта уплотнений варьируется от 1500 до 8000 рублей в зависимости от класса экскаватора и материала. Работа по замене — от 3000 до 12000 рублей, в зависимости от региона, сложности доступа к цилиндру и необходимости демонтажа. В среднем, затраты на замену комплекта для экскаватора 15–20 тонн составляют 5000–10000 рублей. Это зависит от наличия специнструмента, квалификации мастера и необходимости замены направляющих колец.
Почему после замены уплотнений появилась утечка?
Наиболее частые причины: неправильная установка (перекрученное кольцо, отсутствие смазки), использование некачественного комплекта, повреждение поверхности штока или цилиндра при демонтаже, загрязнение гидравлической жидкости. Также возможно, что заменены не все уплотнения — например, забыли заменить направляющее кольцо, из-за чего шток начал биться. Проверьте все поверхности на наличие задиров и убедитесь, что комплект соответствует техническим требованиям. Утечка после замены — это не норма, а признак ошибки монтажа.
Как часто нужно менять уплотнения по регламенту?
Нет единого регламента — срок зависит от условий эксплуатации. В нормальных условиях (городская застройка, умеренная нагрузка) — каждые 2000–3000 моточасов. В тяжёлых условиях (карьер, высокая запылённость, круглосуточная работа) — каждые 800–1500 моточасов. Рекомендуется осмотр уплотнений каждые 500 моточасов: проверяйте шток на наличие масла, вибрацию, скорость движения. Замена по регламенту — профилактика, а не реакция на поломку.
Можно ли заменить уплотнения без снятия цилиндра с машины?
В большинстве случаев — нет. Для доступа к поршневым уплотнениям необходимо снять шток, что требует демонтажа цилиндра. Даже при замене только штокового уплотнения и пыльника требуется снятие гидролиний и фиксация штока. Попытки замены «на месте» увеличивают риск загрязнения системы и повреждения поверхностей. В исключительных случаях — при наличии специальных инструментов и доступа — возможно частичное обслуживание, но это не рекомендуется производителями и не гарантирует герметичность.
