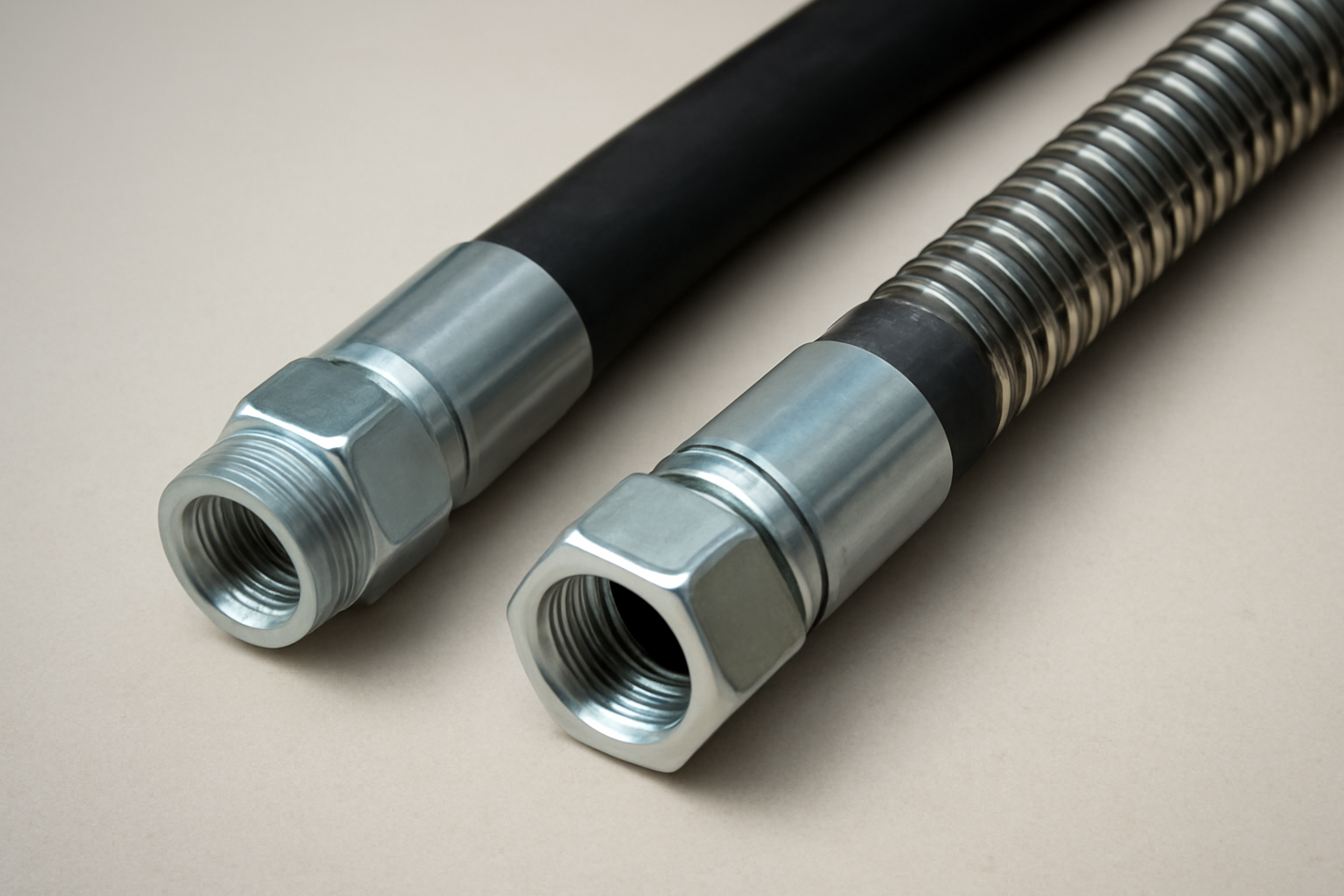

РВД (рукава высокого давления): виды и подбор для спецтехники

Что такое РВД и зачем он нужен

Рукав высокого давления (РВД) — это гибкий элемент гидравлической системы, предназначенный для передачи рабочей жидкости под давлением от насоса к исполнительным механизмам: гидроцилиндрам, гидромоторам, распределителям. Он компенсирует вибрации, допускает перемещение частей техники и обеспечивает соединение неподвижных и подвижных узлов. Без РВД невозможна работа экскаваторов, погрузчиков, бульдозеров, кранов и другой мобильной спецтехники.

Рабочие давления в гидросистемах современной техники варьируются от 160 до 420 бар, а в некоторых промышленных агрегатах — до 500 бар. Температура жидкости может достигать +120 °C, а окружающая среда — содержать абразивную пыль, нефтепродукты, солевые растворы. Резиновые рукава, несмотря на простоту конструкции, не справляются с такими условиями. Только многослойные армированные конструкции обеспечивают надежность при этих нагрузках.

Ключевая задача РВД — не просто транспортировать жидкость, а сохранять целостность при циклических изгибах, ударных нагрузках и температурных перепадах. При нарушении герметичности происходит утечка гидравлической жидкости, что приводит к потере мощности, перегреву системы, риску возгорания и аварийному останову техники. В условиях интенсивной эксплуатации на стройплощадке или на карьере отказ РВД может обойтись в десятки тысяч рублей простоев и ремонта.

Ключевые критерии выбора РВД

При подборе РВД необходимо учитывать пять основных параметров: рабочее давление, внутренний диаметр, тип армирования, температурный диапазон и совместимость с рабочей жидкостью. Неверный выбор по одному из этих параметров приводит к преждевременному выходу из строя. Например, использование рукава с номинальным давлением 250 бар в системе 380 бар вызывает быстрое разрушение армирующего слоя — это не вопрос «когда», а «когда именно».

Внутренний диаметр влияет на скорость потока и гидравлические потери. Слишком малый диаметр увеличивает турбулентность, вызывает нагрев жидкости и эрозию внутреннего слоя. Слишком большой — снижает реактивность гидросистемы, особенно при частом переключении направления потока. Оптимальный диаметр подбирается по расходу жидкости и допустимой скорости потока — 3–6 м/с для большинства применений.

Армирование определяет прочность и гибкость. Оно может быть из стальной проволоки (одно- или многослойное), синтетических волокон (например, полиэфир) или комбинированных решений. Чем выше давление и динамические нагрузки — тем больше слоев армирования требуется. Для экскаваторов с гидромолотами или тяжелых погрузчиков используются рукава с 4–6 слоями армирования, тогда как для управляющих линий хватает 1–2 слоев.

Совместимость с рабочей жидкостью — часто упускаемый критерий. Гидравлические масла на основе полиальфаолефинов (ПАО), эмульсий или биоразлагаемых основ отличаются химической активностью. Резиновые композиции, устойчивые к минеральным маслам, могут разрушаться под действием синтетических или эко-жидкостей. Всегда сверяйте маркировку РВД с данными производителя техники и жидкости.

Температурный диапазон указывается в технических характеристиках и включает как рабочую, так и временную пиковую температуру. При кратковременных скачках до +150 °C (например, при заклинивании гидроцилиндра) рукав должен выдерживать нагрузку без разрушения. Минимальная температура — до -40 °C для работы в северных регионах. При низких температурах резина становится хрупкой — это одна из частых причин трещин на концевых фитингах.

Основные типы РВД: конструкции и области применения

Рукава высокого давления классифицируются по уровню армирования и типу внутреннего слоя. На рынке представлены три основных типа: с однослойным армированием, с многослойным стальным армированием и с синтетическим армированием. Каждый тип имеет свои преимущества и ограничения.

Рукава с однослойным армированием из стальной проволоки (тип 1SN) рассчитаны на давление до 210 бар. Используются в управляющих линиях, для подключения гидроцилиндров малой мощности, в системах охлаждения. Их главные преимущества — низкая стоимость, хорошая гибкость и малый радиус изгиба. Недостаток — низкая устойчивость к импульсным нагрузкам и вибрациям. Не рекомендованы для экскаваторов с гидромолотами или тяжелых погрузчиков.

Рукава с многослойным армированием (тип 2SN, 4SN, 6SN) — это стандарт для основных магистралей. Двухслойный (2SN) выдерживает до 315 бар, четырехслойный (4SN) — до 420 бар, шести- и восьмислойные (6SN/8SN) — до 500 бар. Армирование выполнено из сплетенной стальной проволоки, что обеспечивает высокую прочность на разрыв и устойчивость к усталостному разрушению. Применяются в линиях питания гидроцилиндров подъема ковша, поворота, в гидроприводах гидромолотов и навесного оборудования. Тип 4SN — самый востребованный в строительной технике.

Рукава с синтетическим армированием (из полиэфира или арамидных волокон) обладают меньшим весом и лучшей устойчивостью к коррозии. Их рабочее давление — до 350 бар, но они чувствительны к высоким температурам и химическим агрессивным средам. Часто используются в агрегатах с частым перемещением — например, в гидравлических системах манипуляторов или мобильных кранов. Однако в условиях с высоким содержанием пыли и абразива их срок службы сокращается вдвое по сравнению со стальными аналогами.

Внутренний слой может быть изготовлен из неопрена, нитрильного каучука (NBR), этиленпропиленового каучука (EPDM) или фторкаучука (FKM). NBR — наиболее распространен для минеральных масел. EPDM подходит для водно-глиняных эмульсий и биоразлагаемых жидкостей. FKM — для агрессивных синтетических основ и температур выше +120 °C, но стоимость таких рукавов в 2–3 раза выше.

Сравнение типов РВД: таблица характеристик

Как определить правильный подбор — рекомендации сервисного инженера

Подбор РВД должен основываться не на цене, а на техническом задании системы. Начните с анализа: какое давление в системе, каков расход жидкости в линии, какова частота циклов изгиба, и в каких условиях работает техника. Затем — сверьтесь с каталогом производителя техники. Например, для экскаватора Komatsu PC200 оптимальный выбор — 4SN с внутренним диаметром 12 мм, если расход линии составляет 120–160 л/мин.

Размер внутреннего диаметра должен соответствовать пропускной способности. Используйте формулу: Q = A × V, где Q — расход (л/мин), A — площадь сечения (см²), V — скорость потока (м/с). Для V = 4–5 м/с диаметр 10 мм подходит для расхода до 110 л/мин, 12 мм — до 160 л/мин, 16 мм — до 250 л/мин. Перегрузка по скорости — главная причина эрозии внутреннего слоя.

Изгиб — критичный фактор. Радиус изгиба должен быть не менее 5–7 внешних диаметров рукава. Слишком резкий изгиб вызывает перегиб армирующих слоев, что приводит к локальному уменьшению сечения, перегреву и разрушению. Визуально: если рукав при изгибе выглядит как «складка», он перегнут — заменяйте немедленно.

Длина рукава должна быть на 5–10% больше расстояния между соединениями. Это компенсирует удлинение при давлении и снижает натяжение. Натянутый рукав — это уже отказ. Не «подтягивайте» рукав, чтобы он «не болтался» — это прямая причина усталостного разрыва. Допустимый провес — 2–4% от длины.

Концевые фитинги должны соответствовать стандарту SAE J514 или ISO 8434. Используйте только оригинальные или сертифицированные фитинги. Совместимость с материалом гильзы и цилиндра — обязательна. Плохая обжимка — причина 60% всех отказов РВД. Не пытайтесь заменить фитинг на «самодельный» — это опасно.

Регламент технического обслуживания и контроль состояния

Регламент ТО РВД должен быть частью планового обслуживания спецтехники. Проверка проводится ежемесячно на объектах с интенсивной эксплуатацией (10+ часов в смену), раз в два месяца — при средней загрузке. Критические точки — места соединений с фитингами, зоны постоянного изгиба, участки, подверженные механическому воздействию.

Проверяйте следующие параметры: наличие трещин на внешнем слое (особенно в зонах изгиба), деформацию оболочки (вздутия, «прыжки»), следы утечки (масляные пятна, белый налет от испарений), износ или повреждение защитной оболочки, коррозию фитингов, перекосы в местах подключения. При обнаружении хотя бы одного признака — заменяйте рукав.

Расходные материалы при обслуживании — только оригинальные фитинги и обжимные наконечники. Не используйте фитинги от других производителей, даже если «на вид подходят». Обжимка должна выполняться с использованием калиброванного обжимного пресса, с настройкой по типу рукава. Ручные инструменты не обеспечивают требуемого качества.

Записывайте дату замены каждого рукава, его тип, номер партии и условия эксплуатации. Это позволит выявить закономерности отказов — например, если в определенной модели техники в зимний период чаще выходят из строя рукава с EPDM-внутренним слоем, это сигнал к смене типа жидкости или конструкции рукава.

Ресурс РВД в среднем составляет 3000–10000 моточасов, но при соблюдении всех условий — до 15 000 часов. При этом срок службы зависит от условий: в пыльной среде (карьер, дробилка) — до 30% сокращается, при частых импульсах (гидромолот) — до 40%. Максимальный срок службы — у рукавов типа 6SN с NBR-внутренним слоем в чистых условиях при стабильном давлении.

Сравнительная таблица по условиям эксплуатации

Плюсы и минусы: выбор в пользу надежности

Преимущества армированных РВД очевидны: высокая прочность на разрыв, устойчивость к давлению, усталостному износу, широкий температурный диапазон. Современные конструкции обеспечивают 5–10-кратный ресурс по сравнению с простыми резиновыми рукавами. Они позволяют работать с высоким давлением, что повышает КПД гидросистемы и снижает потребление топлива.

Недостатки — стоимость и сложность замены. Рукав 4SN стоит в 3–5 раз дороже 1SN. Обжимка требует специального оборудования и квалификации. Неправильный монтаж приводит к быстрому выходу из строя — даже дорогой рукав может сломаться за 50 часов при плохом обжиме. Также они менее гибкие, чем легкие синтетические аналоги, что ограничивает применение в тесных пространствах.

Синтетические РВД — оптимальны для подвижных узлов, но не выдерживают агрессивной среды. Их главный минус — чувствительность к пыли и химикатам. При работе в песке или на дробилке они служат вдвое меньше, чем стальные. Также они дороже в обслуживании: обжимка требует специальных инструментов, и замена фитингов не всегда возможна на месте.

Вывод: в 90% случаев для строительной техники оптимальным выбором является 4SN с NBR-внутренним слоем. Он сочетает в себе надежность, гибкость, устойчивость к давлению и доступную стоимость. Для высоконагруженных агрегатов — 6SN. Для легких систем и манипуляторов — синтетические, но только в чистых условиях. Никогда не экономьте на РВД — это не расходник, а элемент безопасности.
