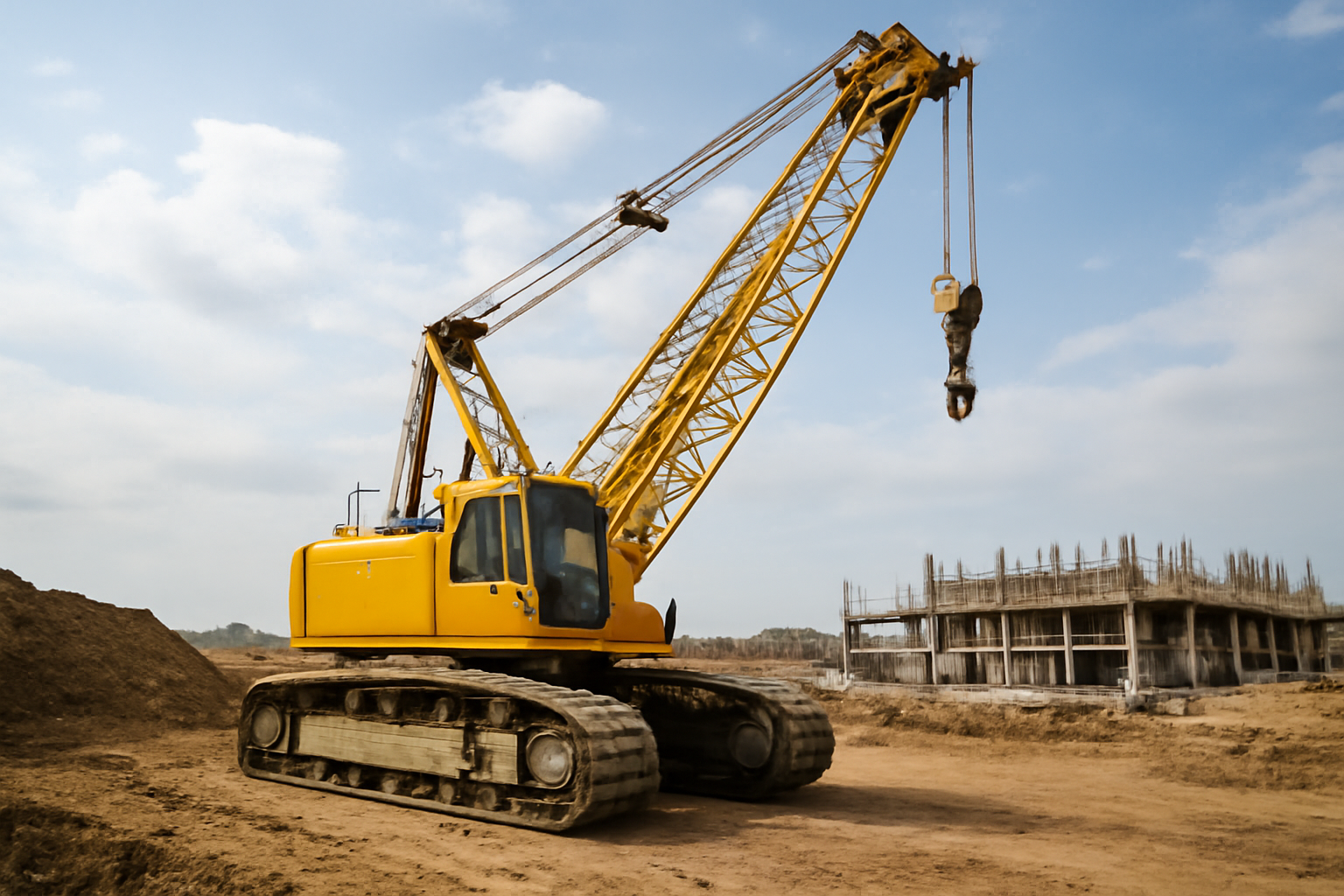

Гусеничный кран: обзор и применение
Ключевые критерии
Гусеничный кран — не универсальное решение. Его применение ограничено тремя условиями: неровный или слабый грунт, необходимость перемещения груза в пределах ограниченной площадки и длительный срок работы на одном объекте. Если площадка асфальтирована, грузы перемещаются на расстояния свыше 500 м, а работа ведётся менее трёх недель — лучше выбрать колёсный кран или автокран. Гусеничная база оправдана только там, где колёса проваливаются, где нет дорог, где нужна устойчивость при подъёме тяжестей на критических углах. Всё остальное — переплата за избыточную проходимость.
Масса гусеничного крана от 8 до 120 тонн. Максимальная грузоподъёмность — от 5 до 100 тонн в зависимости от вылета стрелы. Но самое важное: гусеничный кран не ездит по городу. Он транспортируется на полуприцепе. Сборка занимает от 4 до 12 часов. Если ваш объект находится за 50 км от базы, а срок работы — 5 дней, экономия на устойчивости съедается логистикой. Гусеничный кран — это не «лучший кран». Это кран для условий, где другие не могут работать.
Нельзя использовать его на скалистом грунте без подготовки. Гусеницы рвутся о булыжник. На торфяниках — тонут, если не положить щебёнку или стальные плиты. На снегу — не поворачивают, если нет подогрева гидравлики. Это не машина, а технологическая установка. Её выбирают не потому, что она мощнее, а потому, что альтернативы нет.
Конструкция и рабочий цикл
Конструкция гусеничного крана делится на три блока: ходовая часть, поворотная платформа и стреловое оборудование. Ходовая — это две гусеницы с натяжными и ведущими звёздочками, подвеской на пружинах или гидравлических амортизаторах. Подвеска позволяет распределить нагрузку на грунт — от 0,3 до 0,8 кг/см². Это вдвое меньше, чем у колёсного крана с аналогичной массой. Но гусеницы требуют чистоты: песок, глина, щебень — всё, что попадает между звеньями, ускоряет износ на 40-60%.
Поворотная платформа — это рама, на которой установлены гидромоторы, гидронасосы, двигатель и кабина. В отличие от автокрана, здесь нет уравновешивающего веса на противоположной стороне. Балласт — встроен в раму. Он может быть съемным: бетонные блоки, стальные пластины, водяные баки. Масса балласта — 20-50% от общей массы крана. Без него кран переворачивается при подъёме груза на вылет 15 м и выше.
Стреловое оборудование — самая гибкая часть. Стандартная стрела — моноблочная, от 18 до 50 м. Дополнительно крепится грузовая стрела — удлинитель, который даёт дополнительные 5-12 м. Подъём груза происходит в три фазы: подъём стрелы, вылет стрелы, подъём груза лебёдкой. Скорость подъёма — 10-30 м/мин. Время одного цикла — от 1,5 до 4 минут, в зависимости от высоты и массы. На площадке с плотным графиком — 6-8 циклов в час. Это не автокран с 15-20 циклами, но он работает там, где автокран не может стоять.
Виды и классы
Гусеничные краны делятся по массе и грузоподъёмности. Не существует «моделей» в маркетинговом смысле — производители выпускают серии, но в России и СНГ используют в основном три класса: лёгкие, средние и тяжёлые.
| Класс | Масса крана, т | Грузоподъёмность, т | Вылет стрелы, м | Типичное применение |
|---|---|---|---|---|
| Лёгкий | 8–25 | 5–15 | 12–30 | Монтаж вентиляции, легких конструкций, смена кровли на промышленных зданиях |
| Средний | 25–60 | 15–45 | 25–50 | Установка технологического оборудования, монтаж пролетов мостов, сборка каркасов цехов |
| Тяжёлый | 60–120+ | 45–100+ | 35–80 | Монтаж турбин, реакторов, тяжёлых кран-балок, ветротурбинных башен |
Лёгкие краны — самая распространённая категория на объектах с ограниченной площадью: ремонтные цеха, заводы, стройки в плотной застройке. Их можно везти на малометражном полуприцепе. Средние — востребованы на объектах с высокой нагрузкой, но без подъездных путей: строительство газопроводов в лесных зонах, монтаж подземных станций. Тяжёлые — только на крупных инфраструктурных проектах. Их не берут на «разовые» работы — слишком дороги в транспортировке и монтаже.
Есть подвиды: краны с гидравлической стрелой (для точного позиционирования), с телескопической стрелой (увеличение вылета без смены элементов), с двойной лебёдкой (одна для груза, вторая для балласта). Но это не отдельные классы — это модификации. Выбор зависит от задачи, а не от «наворотов».
Совместимость с оснасткой и инструментами
Гусеничный кран — это платформа. Он работает с любым грузозахватным приспособлением, если оно соответствует допустимому моменту. Главное — не перегружать по моменту, а не по массе. Допустим, кран 30 тонн может поднять 8 тонн на 18 м. Но если вы повесите на крюк 10-тонный магнит, его момент будет больше, чем у 8-тонного груза — кран может опрокинуться. Всегда сверяйте график грузоподъёмности. Он есть в паспорте. Не верьте на слово — проверяйте вручную.
| Оснастка | Масса, т | Макс. вылет, м | Особенности использования | Ограничения |
|---|---|---|---|---|
| Грузовой крюк | 0,2–0,5 | Полный | Стандартный вариант. Подходит под любые грузы | Не использовать на балках с острыми краями без прокладок |
| Магнит (постоянный) | 1,5–3,5 | 12–25 | Работает только с ферромагнитными материалами. Надежен на стальных листах | Не работает на ржавчине, краске, толщине менее 15 мм |
| Грейфер (для сыпучих) | 2–6 | 10–20 | Для земляных работ, уборки мусора. Подходит для котлованов | Не использовать на плотных грунтах — перегрузка гидравлики |
| Конструкционный захват (хваталка) | 0,8–2,5 | 20–40 | Для стальных конструкций, балок, колонн. Автоматический зажим | Требует точного позиционирования. Нельзя «бросать» груз |
| Бетонная ванна | 4–8 | 10–18 | Для перемещения готовых блоков, фундаментов, перекрытий | Не использовать при температуре ниже -15°C — хрупкость бетона |
Самая частая ошибка — использование оснастки без учёта массы самого приспособления. Многие строительные бригады думают: «кран 30 тонн — значит, можно поднять 30 тонн». Нет. Кран 30 тонн может поднять 30 тонн только на вылете 2 м и с полным балластом. На 25 м — 8 тонн. Если крюк весит 0,3 т, а магнит — 2,8 т, то груз — 5 тонн. Всё остальное — перегрузка. Каждая оснастка добавляет нагрузку на систему. Проверяйте суммарную массу на графике.
При использовании грейфера или ванны — кран должен быть установлен на максимально устойчивую позицию. Гусеницы — строго параллельно линии подъёма. Угол отклонения не более 5°. Если кран стоит на склоне, даже 3° — уменьшает грузоподъёмность на 15-20%. Не экспериментируйте.
Техническое обслуживание и контроль
Гусеничный кран — это машина с высокой нагрузкой на гидравлику и ходовую часть. ТО делают каждые 250-300 моточасов. Это не дни, а часы работы двигателя. На объекте с 12-часовым графиком — раз в 3-4 недели. При этом есть критические точки, которые нужно проверять ежедневно.
Первое — гусеницы. За день проверяют натяжение: прогиб между опорными роликами — 25-40 мм. Если больше — гусеница ослаблена, есть риск схода. Если меньше — перенатяжка, быстрый износ звеньев. Натяжка производится гидравлическим насосом или винтовым механизмом. Никакого «постукивания молотком» — это брак.
Второе — гидравлика. Уровень масла — по уровню, не по глазу. Давление в системе — 200-320 бар. Если давление падает на 15% за час работы — есть утечка. Проверяйте шланги на трещины. Особенно в зоне поворота. Там масло нагревается до 80°C. Если шланг твёрдый, как резина — менять немедленно. Старый шланг лопается — и кран падает.
Третье — тормоза. Каждый день перед работой — поднимают груз на 20 см, отпускают. Если груз медленно опускается — тормоза изношены. Никаких «проверок на слух». Только визуально и по перемещению.
Четвёртое — поворотный узел. Угол поворота — не более 180° за раз. Если кран поворачивается на 360° — это смерть для зубчатого венца. Зубцы ломаются. Ремонт — 300-500 тысяч рублей. Никогда не «крутите» кран, чтобы «быстрее переместить». Используйте вылет и подъём стрелы. Это безопаснее и точнее.
Пятый — балласт. Каждый день проверяют крепление. Болты должны быть затянуты моментом 800-1200 Н·м. Если балласт съехал на 5 см — остановите работу. Не ждите, пока кран перевернётся. Проверяйте скрытые зоны: под балластом скапливается вода, ржавчина, грязь. Сливайте её каждую неделю.
Частые отказы и как их избежать
Самый частый отказ — сход гусеницы. Происходит при перегрузке, неправильном натяжении, попадании камней или после длительной работы на асфальте. Чтобы избежать — не ездите по асфальту. Если нужно — уложите стальные листы. Не поворачивайте на месте, если гусеницы не на чистом грунте. Сход — это не «неудобство», это остановка работ на 8-12 часов. Транспортировка, подъём, замена — всё требует подъёмного крана.
Второй — утечка в гидросистеме. Чаще всего — в поворотном кольце или на шлангах. Причина — износ, перегрев, неправильная установка. Не используйте неоригинальные шланги. Даже «китайские» с маркировкой «для кранов» — не проходят давление в 300 бар. Работают 3-5 месяцев — и лопаются. Оригинал — 2-3 года. Разница в цене — 3000 рублей. Разница в риске — 20 млн рублей.
Третий — поломка зубчатого венца. Происходит при частых поворотах на месте, перегрузке поворотного механизма, отсутствии смазки. Проверяйте смазку каждые 50 моточасов. Используйте только высокотемпературную смазку — типа Shell Gadus S2 V220. Дешёвая смазка — это катастрофа. Через 100 часов — венец начинает «бить», через 300 — ломается. Ремонт — от 350 тысяч рублей. Замена — 700 тысяч.
Четвёртый — перегрев двигателя. Происходит при длительной работе в жару, забитом радиаторе, неправильном охлаждении. Чистите радиатор ежедневно. Убирайте пыль, бетонную пыль, грязь. Если двигатель греется до 110°C — остановите. Не ждите, пока сработает аварийное отключение. Оно работает, когда уже поздно.
Пятый — отказ лебёдки. Чаще — из-за перегрузки по моменту, не по массе. Если вы поднимаете груз на малом вылете, но с рывками — трос рвётся. Используйте плавное ускорение. Не дёргайте. Не «бросайте» груз. Лебёдка — это не эл.мотор от пылесоса. Это высокоточный механизм с тормозной системой. Нарушение режима — и она выходит из строя. Замена — от 500 тысяч рублей.
Стоимость: покупка, аренда, окупаемость
Стоимость гусеничного крана зависит от класса. Лёгкий кран (10-15 т) — от 7 до 15 млн рублей. Средний (30-45 т) — от 25 до 55 млн. Тяжёлый (70+ т) — от 80 до 180 млн. Это ориентировочно. Цены зависят от возраста, комплектации, наличия гидравлической стрелы, комплекта балласта, подогрева гидравлики.
Аренда — это основной способ использования. Стоимость аренды лёгкого крана — 8-15 тыс. руб./день. Среднего — 20-40 тыс. руб./день. Тяжёлого — 70-150 тыс. руб./день. Стоимость включает транспортировку и монтаж, но не топливо и не оператора. Оператора берут отдельно — 3-5 тыс. руб./смену.
| Показатель | Лёгкий кран | Средний кран | Тяжёлый кран |
|---|---|---|---|
| Стоимость покупки, млн руб. | 7–15 | 25–55 | 80–180 |
| Аренда в день, руб. | 8 000–15 000 | 20 000–40 000 | 70 000–150 000 |
| Стоимость транспортировки, руб. | 25 000–40 000 | 50 000–80 000 | 120 000–250 000 |
| Стоимость монтажа, руб. | 15 000–30 000 | 30 000–70 000 | 80 000–180 000 |
| Расход топлива в смену, л | 60–100 | 120–200 | 200–350 |
| Стоимость ТО (раз в месяц), руб. | 10 000–20 000 | 25 000–50 000 | 60 000–120 000 |
Окупаемость — это не «когда окупится кран». Это «когда окупится аренда». Считайте так: если вам нужен кран на 60 дней в году, и вы его берёте в аренду — вы платите 60 × 30 000 = 1,8 млн руб. за средний кран. Если купить — 35 млн. Даже если использовать его 60 дней в год, окупаемость — 19 лет. Но если вы работаете 250 дней в год — тогда 250 × 30 000 = 7,5 млн. Тогда покупка окупится за 4,5 года. Но только при условии, что вы его обслуживаете, храните, не буксуете в грязи, не ломаете гусеницы.
Сделайте простой подсчёт: умножьте дни работы в год на стоимость аренды. Если результат больше 30% от стоимости покупки — лучше брать в аренду. Если меньше — покупайте. Но добавьте туда стоимость транспортировки и монтажа. Если вы работаете на разных объектах — аренда всегда выгоднее. Если вы — крупный подрядчик с постоянными объектами в лесах, на болотах, на старых заводах — тогда покупка оправдана.
FAQ
Когда аренда гусеничного крана выгоднее покупки?
Аренда выгодна, если вы используете кран менее 150 дней в год, работаете на разных объектах, не имеете хранилища или штатного оператора. Покупка окупается только при интенсивном использовании — 200+ дней в год, на постоянных площадках с тяжёлыми грузами. При этом важно учитывать стоимость транспортировки и техобслуживания. Если вы арендуете кран раз в два месяца — покупать бессмысленно.
Что проверять первым при приёме крана на объекте?
Первое — гусеницы: натяжение и чистота. Второе — уровень масла в гидросистеме и наличие подтёков. Третье — балласт: крепление и целостность. Четвёртое — тормоза: проверка на смещение груза при отпускании. Пятое — документы: паспорт, свидетельство о техосмотре, журнал ТО. Если хотя бы один пункт не в порядке — не начинайте работу. Никаких «посмотрим».
Можно ли использовать гусеничный кран на асфальте?
Можно, но только с укладкой стальных листов или деревянных щитов. Прямой контакт с асфальтом — это срыв гусениц, повреждение дорожного покрытия и риск опрокидывания при повороте. Гусеницы не предназначены для буксировки на твёрдом покрытии. Даже один поворот на месте — может повредить звенья. Используйте только защитные плиты.
Как выбрать между стрелой и телескопом?
Стрела моноблочная — надёжнее, проще в обслуживании, лучше выдерживает нагрузки. Телескопическая — удобнее при частой смене вылета, но требует больше ТО. Если вы работаете на одном объекте с постоянной высотой подъёма — берите моноблочную. Если поднимаете грузы на разную высоту в разных точках — телескоп. Но помните: телескоп снижает грузоподъёмность на 15-20% по сравнению с моноблочной при том же вылете.
Почему гусеничный кран не работает в морозы?
Не потому, что «холодно», а потому, что гидравлическое масло густеет, а гусеничные приводы теряют эластичность. Без подогрева гидросистемы кран не запустится при -25°C. Нужен предпусковой подогреватель, подогрев масла, защита гидролиний. Без этого — срабатывает аварийное отключение. В северных регионах — кран должен быть укомплектован зимним пакетом. Без него — не используйте.
Какой грунт не подходит для гусеничного крана?
Скальные и острые грунты — рвут гусеницы. Торфяники — проваливают, даже с плитами. Песчаные дюны — без подготовки кран «заплывает». Грунт должен быть уплотнённым, с минимальным уклоном, без скрытых пустот. Всегда делайте тестовое давление: на месте стояния кладут стальную плиту 1х1 м, нагружают 2 тоннами. Если прогиб больше 1 см — грунт не годится. Требуется подготовка: щебень, геотекстиль, плиты.
