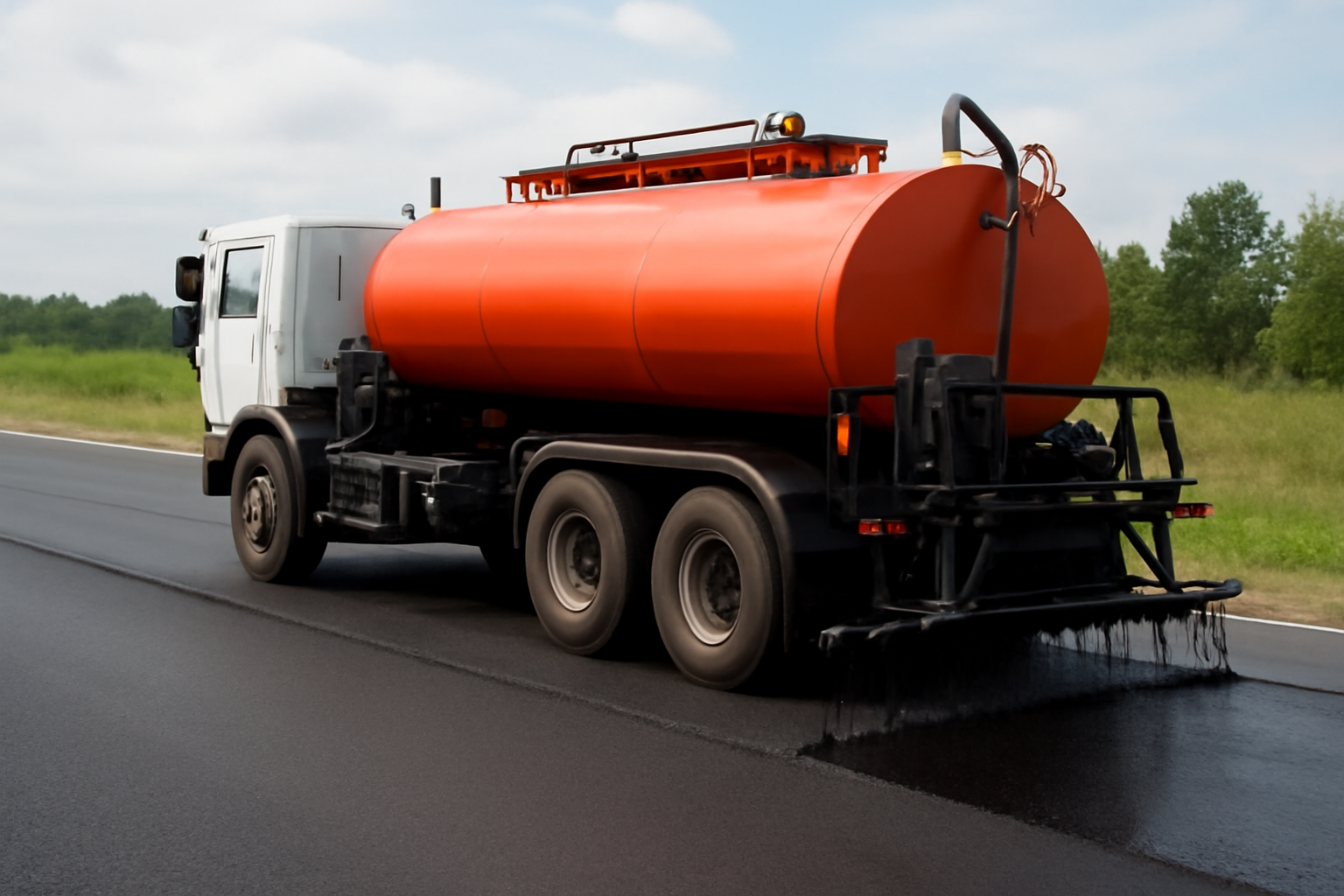

Гудронатор: обзор
Устройство · Классификация · Практика
Классификация гудронаторов по конструктивным признакам
Гудронаторы — это специализированные машины, предназначенные для равномерного нанесения битумных и полимерно-битумных составов на поверхность дорожного полотна. По способу базового шасси различают три основных типа: прицепные, полуприцепные и самоходные. Прицепные гудронаторы монтируются на легкие грузовые платформы с грузоподъёмностью до 5 тонн и используются преимущественно для ремонта узких дорог, дворовых проездов и участков с ограниченной проходимостью. Их компактность и низкая масса позволяют использовать их на базе автомобилей типа ГАЗ-3302 или УАЗ-3909, но они не подходят для крупных дорожных работ.
Полуприцепные гудронаторы — наиболее распространённый тип на магистральных и региональных дорогах. Они крепятся к тягачам с осевой нагрузкой от 8 до 14 тонн, обычно на шасси КамАЗ, МАЗ или MAN. Объём битумной ёмкости варьируется от 5 до 15 кубометров. Такие агрегаты оснащаются системами нагрева, насосами высокого давления и распылительными балками с регулируемой шириной нанесения. Их преимущество — высокая производительность при относительно простой транспортировке.
Самоходные гудронаторы представляют собой цельнометаллические машины на собственном шасси, зачастую основанном на модификациях тяжёлых грузовиков или специализированных платформах. Они имеют полный привод, гидравлическую систему управления и встроенные системы контроля температуры и расхода. Ёмкость бака — от 10 до 25 кубометров. Такие машины применяются на крупных дорожных предприятиях и в условиях длительного цикла работы без дозаправки. Их недостаток — высокая стоимость и необходимость в специализированном техобслуживании.
По типу нанесения битума выделяют два подкласса: с распылением и с нанесением струёй. Распылительные гудронаторы — стандарт для асфальтобетонных работ. Они подают битум под давлением через сопла, формируя равномерную пленку толщиной от 0,2 до 0,8 мм. Струйные гудронаторы используются в редких случаях — например, при герметизации швов или при ремонте с тяжелыми битумными эмульсиями, где требуется локализованное нанесение. Они не применяются для покрытия больших площадей.
Экономика эксплуатации: факторы затрат и окупаемость
Экономическая эффективность гудронатора определяется совокупностью операционных затрат и производительности. Основные статьи расходов включают: потребление топлива, расход битумных материалов, обслуживание и ремонт, амортизацию и оплату труда оператора. Для полуприцепного гудронатора с ёмкостью 10 м³ средний расход дизельного топлива составляет 18–32 л/ч, в зависимости от температуры окружающей среды и интенсивности нагрева. При работе 8 часов в день это даёт 144–256 л в смену. Стоимость топлива варьируется в зависимости от региона, но в среднем на 1 км нанесения покрытия приходится 0,4–0,7 л топлива.
Расход битума на 1 м² — в диапазоне 0,8–1,5 кг при стандартной толщине пленки. Для покрытия 1 км дороги шириной 7 м это составляет 5,6–10,5 тонн битума на смену. При средней цене битума 35 000–50 000 руб/т, материал выходит в диапазоне 196 000–525 000 руб/смену. Затраты на техобслуживание — 5–8% от стоимости машины в год. Амортизация при сроке службы 10–15 лет — 6–10% годовых. Оплата труда — 1 500–2 500 руб/ч, включая переработки и ночные смены.
Для расчёта окупаемости можно использовать простую формулу:
Окупаемость (месяцы) = (Стоимость гудронатора + затраты на оснащение) / (Доход от смены – операционные затраты за смену).
Доход от нанесения покрытия — 3 000–5 500 руб/км в зависимости от региона и сложности работ. При средней производительности 5–8 км/смену доход составляет 15 000–44 000 руб/смену. Операционные затраты — 18 000–32 000 руб/смену. Таким образом, чистая прибыль — 0–26 000 руб/смену. При стоимости машины 8–15 млн руб и средней загрузке 20 смен в месяц окупаемость происходит за 18–36 месяцев. Это при условии, что загрузка стабильна. В условиях сезонности и низкой конкуренции срок может удвоиться.
Что влияет на стоимость гудронатора
Цена гудронатора зависит от нескольких технических и эксплуатационных параметров. Ключевые факторы — объём бака, мощность нагревательной системы, тип насоса, степень автоматизации и качество компонентов. Прицепные модели с ёмкостью 2–4 м³ и ручным управлением стоят ориентировочно 1,2–2,5 млн руб. Полуприцепные с автоматической системой контроля температуры и распыления, объёмом 8–12 м³, — от 4 до 9 млн руб. Самоходные машины с полным гидравлическим управлением, турбонагревом и GPS-навигацией — от 12 до 25 млн руб.
Нагревательная система — один из самых дорогих узлов. Простые печи на дизеле с тепловой мощностью 100–180 кВт стоят на 30–40% дешевле, чем многоступенчатые системы с рекуперацией тепла и двойным теплообменником. Насосы: шестерёнчатые — дешевле и проще в обслуживании, поршневые — дороже, но обеспечивают более стабильное давление и точность дозирования. Автоматизация: наличие датчиков температуры, расхода, давления и дистанционного управления добавляет 15–25% к цене. Качество металла и антикоррозийная обработка бака влияет на срок службы: машины с баком из нержавеющей стали или с двухслойной защитой могут служить на 30–50% дольше, но стоят на 20–30% дороже.
Конфигурация распылительной системы также влияет на стоимость. Балки с 4–6 соплами и возможностью регулировки ширины нанесения (от 2 до 6 м) — стандарт. Балки с электрогидравлическим управлением и автокалибровкой — премиум-сегмент. Модели с возможностью одновременного нанесения грунтовки и битума — редкость, но увеличивают цену на 15–20%. Наличие дополнительных опций: снегозащитные козырьки, аварийное охлаждение, датчики уровня, защита от перегрева — добавляют 5–10% к базовой цене. Стоимость всегда зависит от региона, налоговой политики и наличия официальных дилеров.
Основные технические характеристики и диапазоны параметров
Технические характеристики гудронаторов должны соответствовать стандартам ГОСТ 31974-2012 и СП 30.13330.2020, хотя в практической эксплуатации часто применяются технические условия производителей. Основные параметры — ёмкость бака, давление нанесения, температурный режим, производительность и масса. Эти параметры взаимосвязаны и определяют сферу применения машины.
Ёмкость бака — от 2 до 25 м³. Для городских работ и ремонта — 2–6 м³; для магистральных дорог — 8–15 м³; для крупных дорожных компаний — 15–25 м³. Давление нанесения — в диапазоне 0,5–2,5 МПа. При низком давлении (0,5–1,0 МПа) — используется для нежных покрытий и эмульсий. При высоком давлении (1,8–2,5 МПа) — для вязких битумов и плотных слоёв. Температурный режим: нагрев битума до 160–190 °C, поддержание в диапазоне 145–180 °C. Нарушение диапазона приводит к потере адгезии или перегреву материала.
Производительность — от 100 до 1 500 м²/ч. При распылении с шириной 3 м и скоростью 5 км/ч — около 420 м²/ч. При скорости 8 км/ч и ширине 5 м — 1 110 м²/ч. Зависит от вязкости материала и температуры. Масса машины: прицепные — 2 000–5 000 кг, полуприцепные — 7 000–14 000 кг, самоходные — 18 000–28 000 кг. Габариты: длина — 6–14 м, ширина — 2,2–2,8 м, высота — 3,2–4,0 м. Двигатель — дизельный, мощностью от 60 до 250 кВт, в зависимости от типа и нагрузки.
Сравнительная таблица типов гудронаторов
| Тип | Ёмкость бака, м³ | Масса, кг | Производительность, м²/ч | Давление, МПа | Средняя стоимость, руб |
|---|---|---|---|---|---|
| Прицепной | 2–6 | 2 000–5 000 | 100–400 | 0,5–1,2 | 1 200 000–2 500 000 |
| Полуприцепной | 8–15 | 7 000–14 000 | 400–1 200 | 1,0–2,2 | 4 000 000–9 000 000 |
| Самоходный | 15–25 | 18 000–28 000 | 800–1 500 | 1,5–2,5 | 12 000 000–25 000 000 |
| Комбинированный (с грунтовкой) | 8–12 | 9 000–15 000 | 300–1 000 | 0,8–1,8 | 6 500 000–11 000 000 |
| Малогабаритный (для тротуаров) | 1–3 | 800–2 500 | 50–200 | 0,3–0,8 | 900 000–1 800 000 |
Сравнение систем нагрева и насосов
| Тип системы | Тепловая мощность, кВт | Время нагрева до 180°C, ч | Точность поддержания температуры, °C | Срок службы, лет | Стоимость, % от базовой |
|---|---|---|---|---|---|
| Простой дизельный котёл | 100–150 | 2,5–4,0 | ±15 | 5–8 | +0% |
| Рекуперативный теплообменник | 150–200 | 1,8–2,8 | ±5 | 8–12 | +15–20% |
| Турбонагрев с датчиками | 180–250 | 1,2–2,0 | ±2 | 10–15 | +25–30% |
| Шестерёнчатый насос | — | — | — | 5–8 | +0% |
| Поршневой насос с частотным регулированием | — | — | — | 8–12 | +18–25% |
| Гидравлический насос с обратной связью | — | — | — | 10–15 | +30–40% |
Оптимизация затрат и увеличение срока службы
Эффективная эксплуатация гудронатора требует не только правильного выбора модели, но и системного подхода к обслуживанию. Одна из главных ошибок — пренебрежение очисткой бака и распылительной системы после каждой смены. Остатки битума, застывшие на внутренних поверхностях, вызывают коррозию, засорение сопел и увеличивают нагрузку на насос. Рекомендуется промывать систему горячим дизельным топливом или специальными растворителями, соответствующими ГОСТ 32590. Промывка должна проводиться не реже одного раза в 40–60 часов работы.
Регулярная замена масла в гидравлической системе и фильтров — критична. Гидравлика гудронатора работает под высокими нагрузками, и загрязнённое масло приводит к износу насосов и цилиндров. Интервал замены — 500–800 часов. Использование низкокачественного масла может сократить срок службы гидросистемы в 2–3 раза. Техническое обслуживание должно включать проверку герметичности трубопроводов, износ сопел, состояние приводных ремней и натяжение цепей.
Оптимальная скорость движения — 4–7 км/ч. При скорости ниже 3 км/ч происходит перерасход битума и перегрев покрытия. При скорости выше 8 км/ч — неравномерность нанесения, появление пропусков. Автоматические системы управления давлением и расходом позволяют поддерживать стабильность, но требуют калибровки перед каждым циклом. Калибровка должна проводиться с использованием мерной ёмкости и контрольного участка площадью не менее 50 м².
Температурный режим — ключевой фактор долговечности битума и оборудования. Перегрев выше 195 °C вызывает окисление битума, потерю пластичности и снижение адгезии. Холодный битум (ниже 135 °C) плохо растекается и создает излишнее давление в системе. Нагреватель должен быть настроен с учётом марки битума: БНД 40/60 требует 160–170 °C, БНД 60/90 — 150–160 °C, эмульсии — 60–80 °C. Использование термостойких материалов для уплотнений и трубопроводов — обязательное требование.
На что смотреть при покупке б/у гудронатора
Покупка подержанного гудронатора может сэкономить 40–60% от стоимости новой машины, но требует тщательной диагностики. Первое, что проверяют — состояние бака: наличие коррозии, вмятин, следов сварки. Бак из углеродистой стали подвержен эрозии, особенно в зоне пайки и под днищем. Допустимая толщина стенок — не менее 4 мм. Осмотр проводят эндоскопом или с внутреннего осмотра после опорожнения.
Насос — второй критичный узел. Стук, вибрация, падение давления — признаки износа. Шестерёнчатый насос требует замены элементов каждые 1 500–2 000 часов. Поршневой — каждые 2 500–3 000. Проверяют зазоры, герметичность клапанов, состояние штоков. Наличие масла в битумной магистрали — признак пробоя уплотнений. Также осматривают распылительные балки: сопла должны быть чистыми, без деформаций, с равномерным выходом. Забитые сопла — индикатор несоблюдения правил промывки.
Теплообменная система: проверяют время нагрева, стабильность температуры, наличие утечек в трубах. Печь должна нагревать 10 м³ битума до 180 °C за 2–3 часа. Длительный нагрев — признак загрязнения или износа топок. Гидравлические шланги — без трещин, с целыми наконечниками. Манометры — работоспособны, с калибровкой. Электроника — не содержит коррозии, датчики дают показания в диапазоне. Проверяют историю техобслуживания: наличие журналов, актов, заменённых деталей. Наличие оригинальных комплектующих — плюс. Незаконные модификации — минус.
FAQ
FAQ
Какой объём бака выбрать для работы на городских дорогах?
Для городских дорог и узких участков с ограниченным доступом оптимальен объём бака 4–8 м³. Меньше — неэффективно, больше — сложно маневрировать и требует более мощного тягача. При этом важно учитывать частоту заправок: при среднем расходе 1,2 т битума на км дороги, бак на 6 м³ позволяет работать 5–6 км без дозаправки. Зависит от плотности наносимого слоя и ширины полотна.
Можно ли использовать гудронатор для нанесения эмульсий?
Да, но только если гудронатор оснащён системой низкотемпературного нагрева и материалом бака, устойчивым к коррозии от воды. Эмульсии требуют температуры 40–80 °C, тогда как битум — 150–180 °C. Многие стандартные модели не рассчитаны на такие режимы. Как правило, для эмульсий применяют специализированные машины или модернизированные гудронаторы с отдельными контурами нагрева. Важно проверить совместимость уплотнений и насоса с водосодержащими средами.
Сколько времени занимает прогрев битума в баке?
Время прогрева зависит от начальной температуры битума, объёма бака и мощности нагревателя. Для 10 м³ битума при температуре 20 °C и мощности 150 кВт — 2,5–4 часа. При использовании рекуперативных систем это время сокращается до 1,8–2,5 часов. Зависит от вязкости марки битума и наличия теплоизоляции бака. При низких температурах окружающей среды время увеличивается на 20–40%.
Как влияет влажность воздуха на качество нанесения?
Влажность воздуха выше 70% снижает адгезию битума к поверхности и замедляет процесс высыхания. При нанесении на влажное покрытие битум может «поплыть», образуя неравномерные участки. Как правило, работы запрещены при влажности свыше 80% или при наличии конденсата. Допускается нанесение при температуре выше 5 °C и влажности до 65%. Влияет на скорость полимеризации и сроки последующего наложения асфальтобетона.
Как часто нужно заменять сопла распылительной балки?
Сопла изнашиваются от абразивного воздействия битума и загрязнений. При регулярной промывке и чистой исходной смеси — замена требуется каждые 800–1 200 часов работы. При использовании некачественного битума или отсутствии фильтров — сопла забиваются и деформируются уже через 300–500 часов. Как правило, износ происходит неравномерно: центральные сопла изнашиваются быстрее. Рекомендуется проверять их каждые 100 часов и заменять комплектами, а не по одному.
Почему гудронатор может терять давление во время работы?
Потеря давления — признак утечки, износа насоса или засорения фильтров. Чаще всего причина — забитый фильтр на всасе, повреждённый шланг или износ поршней в насосе. Также возможны воздух в системе (при неплотных соединениях) или снижение оборотов двигателя. Зависит от качества техобслуживания. Проверяют давление на входе и выходе насоса, герметичность всех соединений, уровень масла в гидросистеме. Снижение давления на 15–20% — повод для диагностики.
