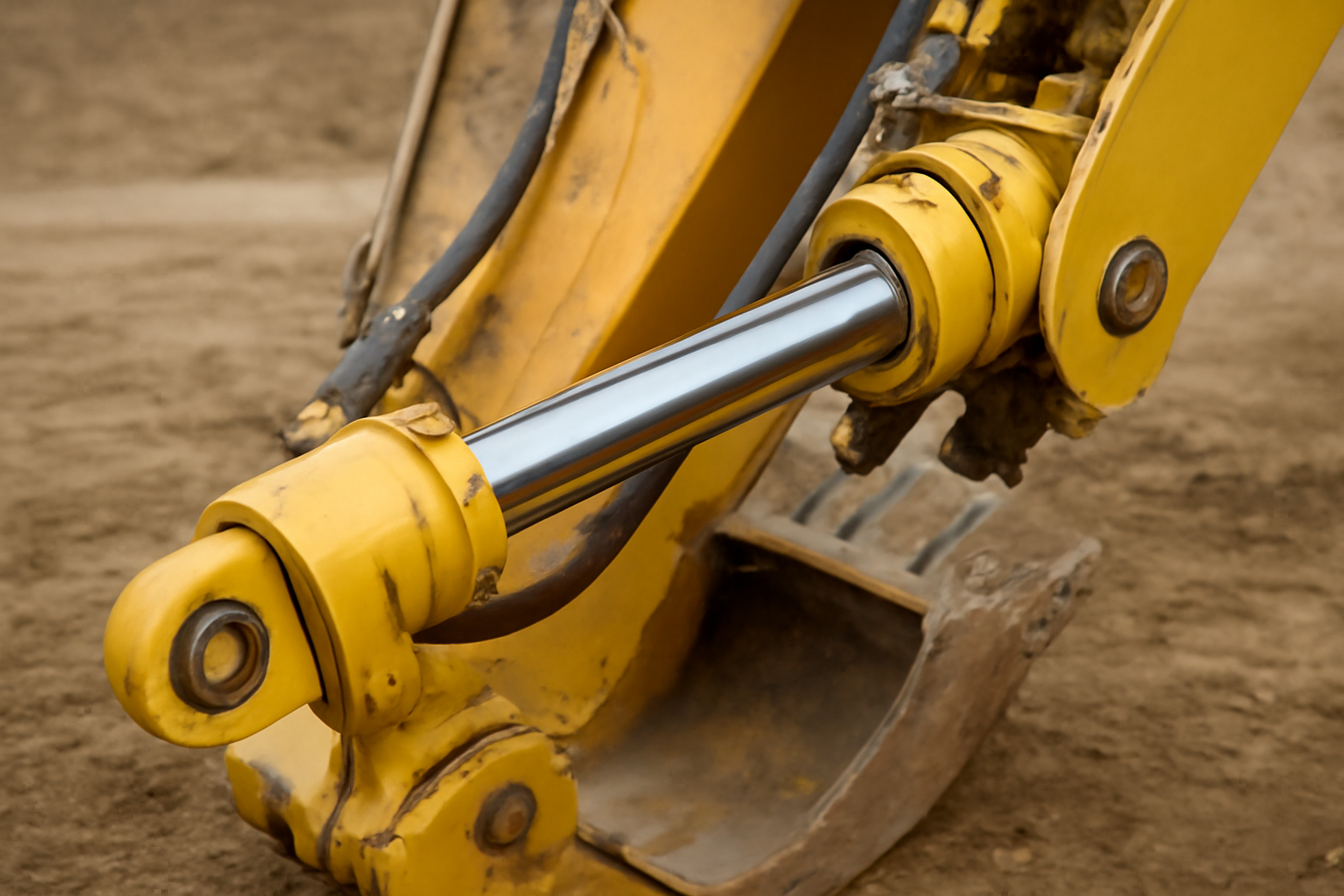

Гидроцилиндр: устройство
Гидроцилиндр — ключевой элемент гидравлической системы экскаватора, обеспечивающий линейное перемещение рабочих органов. Его надёжность напрямую влияет на производительность техники, сроки выполнения земляных работ и общие эксплуатационные затраты. Потребность в гидроцилиндре возникает, когда требуется преобразовать давление гидравлической жидкости в механическую силу для управления ковшом, стрелой, рукоятью или поворотной платформой. Без работоспособных цилиндров экскаватор теряет функциональность, а простои из-за их отказа могут обойтись в десятки тысяч рублей в сутки. В условиях высокой нагрузки на стройплощадках, где техника работает по 16–20 часов в сутки, износ гидроцилиндров становится одной из главных причин планового и внепланового техобслуживания.
Принцип работы и базовая конструкция
Гидроцилиндр работает по принципу преобразования гидравлической энергии в поступательное движение. Под давлением рабочей жидкости (обычно гидравлическое масло с вязкостью 32–68 cSt) поршень перемещается внутри герметичного цилиндрического корпуса, передавая усилие через шток на рабочий орган. Основные компоненты: цилиндр (гильза), поршень, шток, уплотнения, днище, головка и крепёжные элементы. В экскаваторах применяются односторонние (одностороннего действия) и двусторонние (двустороннего действия) цилиндры. Последние — наиболее распространённые, так как обеспечивают управление как на выдвижение, так и на втягивание штока без применения пружин или внешних сил.
Цилиндр изготавливается из легированной стали с внутренней хонинговкой для снижения трения и повышения износостойкости. Поршень, как правило, композитный — стальной с резиновыми или полиуретановыми уплотнениями. Шток покрывается хромом толщиной 0,03–0,08 мм для защиты от коррозии и абразивного износа. Уплотнения — это кольца из полиуретана, нитрильного каучука или фторкаучука, расположенные в канавках поршня и штока. Каждое уплотнение выполняет свою функцию: предотвращает утечку масла, удерживает грязь, обеспечивает скольжение без заклинивания.
Классификация по типам и назначению
В экскаваторах различают три основных типа гидроцилиндров по функциональному назначению: цилиндры стрелы, рукояти и ковша. Также существует цилиндр поворота платформы и, в более крупных машинах, цилиндр управления дополнительным оборудованием (например, дробилкой или гидромолотом). Тип цилиндра определяет его геометрию, усилие и ход. Например, цилиндр стрелы должен обеспечивать высокое усилие при небольшом ходе, тогда как цилиндр ковша работает при меньшем усилии, но с большим ходом для точного управления ковшом.
По конструкции различают цилиндры с фиксированным креплением и с шарнирными соединениями. Шарнирные — чаще используются в экскаваторах, так как компенсируют угловые смещения при работе на неровностях. Крепление штока к рабочему органу может быть через ушко, вилку или шаровой шарнир. Выбор типа крепления влияет на распределение нагрузок и срок службы уплотнений.
| Тип цилиндра | Усилие, кН | Ход штока, мм | Диаметр цилиндра, мм | Диаметр штока, мм |
|---|---|---|---|---|
| Стрелы (экскаватор 10–15 т) | 45–75 | 700–1100 | 90–110 | 50–65 |
| Рукояти (экскаватор 10–15 т) | 55–90 | 800–1300 | 95–125 | 55–75 |
| Ковша (экскаватор 10–15 т) | 25–45 | 750–1200 | 70–90 | 40–55 |
| Стрелы (экскаватор 20–25 т) | 80–130 | 900–1400 | 120–150 | 70–90 |
| Рукояти (экскаватор 20–25 т) | 95–150 | 1000–1600 | 130–170 | 80–100 |
| Ковша (экскаватор 20–25 т) | 35–60 | 850–1400 | 85–110 | 50–70 |
Типичные отказы и их причины
Наиболее частые отказы гидроцилиндров связаны с нарушением герметичности, износом направляющих и коррозией штока. Утечка масла — первый признак отказа. Она возникает при разрушении уплотнений, которые выходят из строя из-за перегрева, загрязнения масла, механических повреждений или неправильной установки. Загрязнённое масло с частицами размером более 10 мкм ускоряет износ уплотнений в 3–5 раз. Особенно опасны абразивные частицы — песок, глина, металлическая стружка, попадающие в систему при ремонте или из-за неисправного фильтра.
Износ направляющих кольцевых уплотнений в головке цилиндра приводит к боковому смещению штока. Это вызывает неравномерное трение, коробление поверхности штока и разрыв уплотнений. Причиной могут быть перегрузки при боковых нагрузках, например, при копании с уклоном или попытке оторвать ковш от твёрдого грунта. Рекомендуется не превышать допустимую боковую нагрузку — она не должна превышать 15–20% от номинального усилия цилиндра.
Коррозия штока — распространённая проблема в условиях влажного климата или при работе на химически агрессивных площадках. Повреждение хромового покрытия даже на 0,1 мм приводит к ускоренному износу уплотнений. Причина — несвоевременная очистка штока от грязи, отсутствие защитных чехлов или использование некачественного масла с кислотными добавками.
Деформация штока происходит при длительной эксплуатации с перегрузкой. При этом цилиндр может не развивать полное усилие, шток «проваливается» под нагрузкой, появляется люфт. Причина — превышение допустимой нагрузки или использование цилиндра не по назначению (например, как домкрат).
Факторы, влияющие на стоимость
Стоимость гидроцилиндра зависит от нескольких ключевых параметров: габаритов, класса прочности стали, сложности уплотнительной системы и производителя. Цилиндр для экскаватора массой 10–15 тонн стоит ориентировочно от 25 000 до 65 000 рублей. Для машин 20–25 тонн — от 55 000 до 140 000 рублей. Цены варьируются в зависимости от региона, наличия импортных комплектующих и уровня сервиса поставщика. Запчасти от OEM-производителей (оригинальные) на 30–50% дороже совместимых, но обеспечивают гарантию совместимости и ресурса.
Стоимость также зависит от типа крепления: шарнирные соединения обходятся дороже из-за дополнительной механической обработки. Цилиндры с встроенным датчиком положения штока (для систем автоматического управления) стоят в 1,8–2,2 раза дороже базовых моделей. Затраты на монтаж и регулировку — от 8 000 до 15 000 рублей, в зависимости от сложности доступа и квалификации мастера.
Важно учитывать не только цену покупки, но и стоимость простоя. При средней ставке аренды экскаватора 8 000–12 000 рублей в час, один день простоя (8 часов) обходится в 64 000–96 000 рублей. При этом замена цилиндра занимает 2–4 часа при наличии запасной части. Таким образом, покупка оригинальной запчасти даже по высокой цене может быть экономически оправдана.
Оптимизация затрат: когда менять, а когда ремонтировать
Ремонт гидроцилиндра возможен, если не повреждены корпус, шток и гильза. В 70–80% случаев отказ вызван только износом уплотнений и направляющих колец — их замена стоит 15–25% от цены нового цилиндра. Процедура включает разборку, очистку, проверку геометрии, замену уплотнений и сборку с новым маслом. Квалифицированный ремонт производится на специализированных станциях с оборудованием для хонинговки и контроля герметичности.
Ремонт выгоден при: наличии оригинального корпуса, отсутствии коррозии штока, незначительном износе гильзы (менее 0,05 мм по диаметру). Если шток имеет вмятины, трещины, износ более 0,1 мм или хромовое покрытие отслоилось — лучше заменить цилиндр. Ремонт нецелесообразен при частых отказах одного и того же узла — это признак системных проблем с гидросистемой (загрязнение, перегрев, несоответствие масла).
Аренда запасного цилиндра — оптимальное решение при срочном восстановлении работ. Стоимость аренды — от 1 500 до 3 500 рублей в сутки. Если срок простоя превышает 3 дня, покупка становится выгоднее. Экономическая модель: если цена ремонта + стоимость простоя за 2 дня > 70% цены нового цилиндра — лучше купить новый.
| Сценарий | Стоимость ремонта, руб. | Стоимость нового цилиндра, руб. | Стоимость простоя (1 день), руб. | Экономически выгодно | Срок окупаемости |
|---|---|---|---|---|---|
| Ремонт (установка уплотнений) | 8 000–15 000 | 55 000–120 000 | 64 000–96 000 | Да (при 1–2 ремонтах) | 0,1–0,3 дня |
| Ремонт + замена штока | 35 000–50 000 | 70 000–140 000 | 64 000–96 000 | Зависит от частоты | 0,5–0,8 дня |
| Замена корпуса + штока | 60 000–100 000 | 75 000–140 000 | 64 000–96 000 | Нет — лучше купить | — |
| Аренда на 3 дня | 4 500–10 500 | — | 192 000–288 000 | Да (если нет запаса) | — |
| Покупка нового | — | 55 000–140 000 | 0 | Да (если частые отказы) | 1–2 дня |
Рекомендации по эксплуатации и продлению ресурса
Срок службы гидроцилиндра в условиях интенсивной эксплуатации — 3 000–6 000 моточасов. Достижение верхнего предела возможно только при соблюдении трёх условий: чистота гидравлической жидкости, контроль температуры, своевременная замена уплотнений. Масло должно соответствовать требованиям ISO 11158 (HM, HV, HLP) и меняться каждые 1 000–1 500 часов. Фильтры — чистить или менять каждые 500 часов, особенно в пыльных условиях.
Перед запуском в работу проверяйте герметичность всех соединений, особенно после ремонта. Контролируйте температуру масла: выше 80 °C ускоряет старение уплотнений. При достижении 90 °C — останавливайте работу. Устанавливайте защитные чехлы на шток — они предотвращают попадание грунта и влаги. Используйте только оригинальные или сертифицированные уплотнения — некачественные копии выходят из строя в 3–4 раза быстрее.
При обнаружении подтёков масла — не откладывайте ремонт. Даже небольшая утечка указывает на нарушение герметичности и приводит к деградации системы. Проверяйте давление в системе: если оно падает при нагрузке — возможен износ поршневых колец или внутренняя утечка. Не допускайте работы цилиндра с воздухом в системе — это вызывает кавитацию и повреждение внутренних поверхностей.
FAQ
Когда выгоднее арендовать гидроцилиндр, а когда покупать новый?
Аренда выгодна при срочном восстановлении работ, если ремонт занимает более 1–2 дней, а запасной цилиндр отсутствует. Стоимость аренды за 3–4 дня (5 000–14 000 руб.) ниже стоимости простоя (до 288 000 руб. за 3 дня при ставке 96 000 руб./сутки). Покупка нового цилиндра оправдана при частых отказах (более двух в год), наличии повреждений корпуса или штока, а также при высокой загрузке техники (более 16 часов в сутки).
Что проверять первым при утечке масла из гидроцилиндра?
Первым делом осмотрите шток и зону крепления на наличие следов масла. Если утечка с штока — вероятна поломка уплотнения. Если с головки или днища — возможен износ или трещина в корпусе. Затем проверьте давление в системе: падение давления под нагрузкой указывает на внутреннюю утечку. Не пропускайте проверку чистоты масла — загрязнение ускоряет износ уплотнений в 3–5 раз. Очистите и замените фильтры до ремонта цилиндра.
Можно ли ставить цилиндр от другой модели экскаватора?
Нет, не рекомендуется. Даже если габариты совпадают, усилие, ход штока, давление в системе и крепёж могут не соответствовать. Установка неоригинального цилиндра приводит к перегрузке гидронасоса, нестабильной работе рабочих органов, ускоренному износу гидрораспределителя и потере гарантии на технику. Допустимы только совместимые запчасти с сертификацией и технической документацией от производителя.
Почему шток гидроцилиндра гнётся?
Шток гнётся при превышении допустимой боковой нагрузки — например, при копании с уклоном, попытке поднять камень в неудобном положении или использовании цилиндра как домкрата. Также причиной может быть износ направляющих колец, приводящий к боковому смещению. В норме боковая нагрузка не должна превышать 15–20% от номинального усилия цилиндра. Регулярная проверка геометрии штока и замена направляющих — ключ к предотвращению деформации.
Как часто менять уплотнения в гидроцилиндре?
Срок замены — 1 500–2 500 моточасов, но зависит от условий эксплуатации. В условиях высокой запылённости, влажности или при работе с твёрдым грунтом — каждые 1 000 часов. При чистом масле и умеренной нагрузке — до 3 000 часов. Не ждите утечек — регулярный профилактический осмотр каждые 500 часов позволяет предотвратить внезапный отказ. Замена уплотнений в составе ремкомплекта дешевле, чем ремонт после разрушения корпуса.
Как влияет температура масла на работу гидроцилиндра?
Оптимальная температура — 40–60 °C. При температуре выше 80 °C масло теряет вязкость, уплотнения стареют в 2–3 раза быстрее, а внутренние зазоры увеличиваются, снижая усилие. При температуре ниже 0 °C масло густеет, увеличивается нагрузка на насос, возникает кавитация. Всегда устанавливайте датчик температуры и используйте термостаты. При перегреве — остановите технику на 15–20 минут. Не допускайте работы при температуре выше 90 °C — это приводит к необратимому повреждению.
