Гидрораспределитель: устройство и принцип работы
Гидрораспределитель — это не просто клапан, а центральный узел, который либо позволяет точно управлять потоками рабочей жидкости для выполнения сложных циклов, либо, при некорректном подборе, приводит к гидравлическим ударам, перегреву и выходу из строя всего гидросистемы.
Определение и назначение
Гидрораспределитель — это устройство, предназначенное для управления направлением, давлением и расходом рабочей жидкости (обычно гидравлического масла) в замкнутой гидравлической системе. Он служит межзвеном между насосом и исполнительными органами — гидроцилиндрами, гидромоторами, гидравлическими мультипликаторами. Без гидрораспределителя невозможно реализовать ни одно из движений в экскаваторе, погрузчике, бульдозере или асфальтоукладчике: подъём ковша, поворот платформы, выдвижение стрелы, опускание отвала — всё это происходит за счёт изменения траектории потока масла через распределитель.
В отличие от простых клапанов, гидрораспределитель способен одновременно управлять несколькими гидролиниями, переключать режимы (плавный ход, блокировка, сброс), обеспечивать гидравлическую блокировку и защищать систему от перегрузок. Его работа должна быть предсказуемой, повторяемой и устойчивой к загрязнениям, вибрациям и температурным перепадам — условиям, типичным для строительной и дорожной техники.
В современных системах гидрораспределители часто интегрируются с электронными управляющими модулями, но их базовая конструкция остаётся механической или гидромеханической. Это делает их надёжными в условиях экстремальных нагрузок, где электроника может выйти из строя. Основная задача — обеспечить точное соответствие между командой оператора и реакцией гидроцилиндров, минимизируя задержки и потери энергии.
Конструктивные элементы

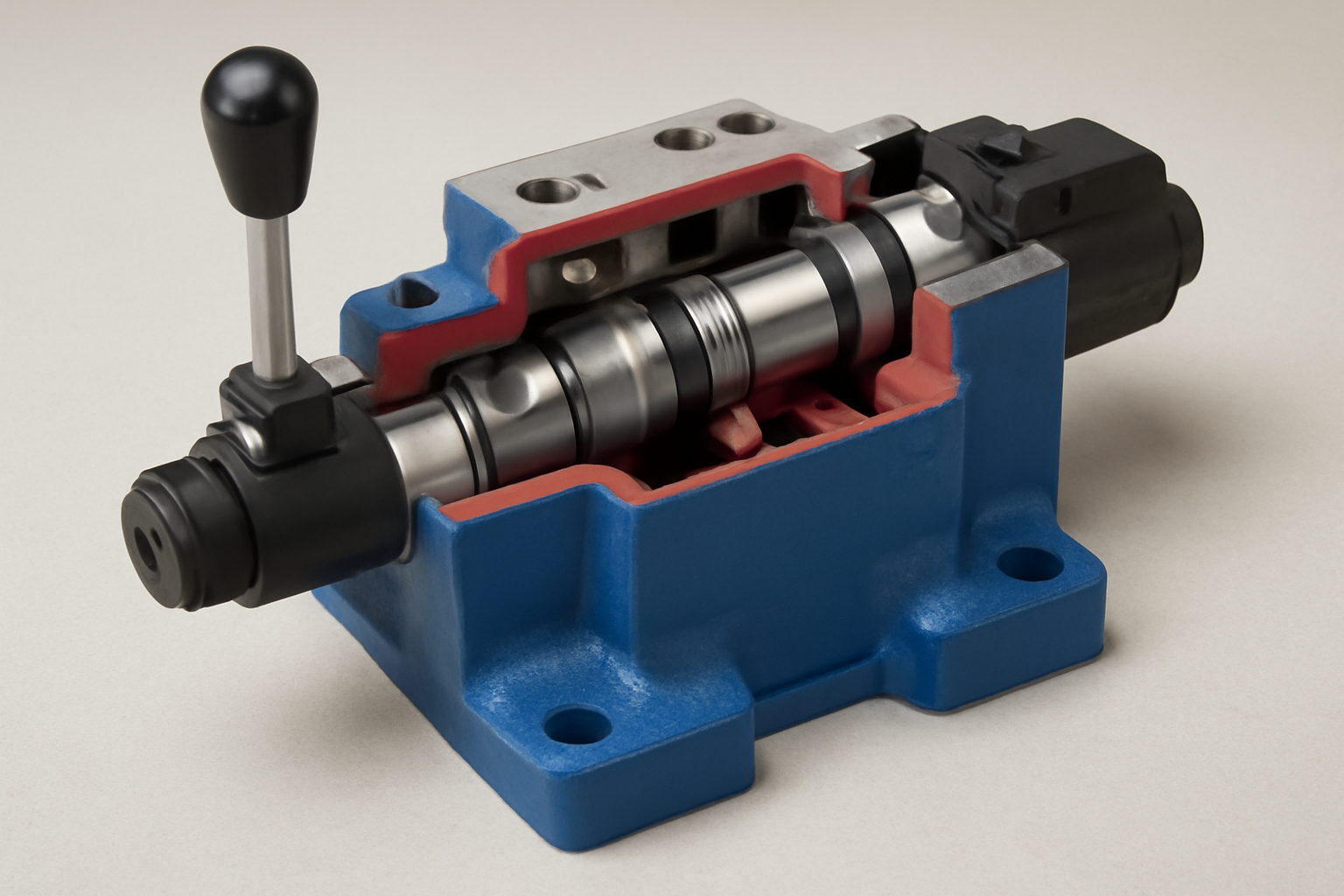

Основные элементы гидрораспределителя — это корпус, золотник (или плунжер), пружины, уплотнительные кольца, управляющие рычаги или электромагниты, а также порты (отверстия для подключения магистралей). Корпус изготавливается из высокопрочной стали или алюминиевого сплава, обрабатывается с допусками в десятые доли миллиметра, чтобы обеспечить минимальный зазор между золотником и внутренней поверхностью. Даже микроскопическое отклонение в 0,02 мм может привести к внутренним утечкам, снижению давления и потере мощности.
Золотник — это подвижный элемент, который перемещается вдоль оси корпуса и перекрывает/открывает каналы. Его форма зависит от типа распределителя: чаще всего это цилиндрический стержень с канавками, фасками или кольцевыми выступами. При смещении золотника на определённую величину (от 1 до 15 мм в зависимости от класса техники) он соединяет порт насоса с портом гидроцилиндра, а порт возврата — с баком. Это создаёт разность давлений, необходимую для движения исполнительного органа.
Уплотнения — критически важный элемент. Они изготавливаются из нитрилового каучука (NBR), фторкаучука (FKM) или полиуретана, в зависимости от температуры и агрессивности масла. В технике класса 20–50 тонн используются уплотнения с двойным кольцом и лабиринтным уплотнением, чтобы снизить износ. В условиях высокой запылённости (карьеры, дороги) даже мельчайшие частицы пыли могут привести к задиру на поверхности золотника и быстрому выходу из строя всего узла.
Управление золотником может быть механическим (через рычаг или трос), гидравлическим (с помощью вспомогательного поршня) или электрогидравлическим (с помощью соленоидов). В крупной технике чаще всего применяется комбинированный способ: небольшой электромагнит управляет промежуточным гидрораспределителем, который, в свою очередь, перемещает основной золотник. Такой подход позволяет снизить усилие на рычаг оператора и повысить точность.
Принцип работы
Принцип работы гидрораспределителя основан на изменении гидравлической схемы путём смещения золотника. В нейтральном положении все порты закрыты: насос не соединён ни с одним исполнительным органом, а гидроцилиндр заблокирован. Давление в системе поддерживается за счёт предохранительного клапана, который открывается при превышении заданного порога (обычно 200–350 бар). В этом режиме насос работает в режиме холостого хода, и вся энергия переходит в тепло — поэтому длительная работа в нейтрали не рекомендуется.
При перемещении рычага в сторону «подъём ковша» золотник сдвигается, открывая канал между насосом и портом гидроцилиндра, отвечающего за подъём. Одновременно канал от противоположной полости цилиндра соединяется с магистралью сброса в бак. Это создаёт разность давлений: на одну сторону цилиндра подаётся масло под давлением, с другой — создаётся разрежение, и поршень начинает двигаться. Скорость движения пропорциональна расходу масла, который определяется степенью открытия канала — то есть, насколько глубоко золотник сдвинут.
Плавное управление достигается за счёт гидравлической демпфизации: в золотнике предусмотрены микроканалы, которые при перемещении постепенно открывают и закрывают соединения. Это предотвращает гидроудары — резкие скачки давления, которые могут повредить трубы, шланги и сам цилиндр. В современных распределителях для тяжёлой техники (от 30 тонн) применяется электронное управление демпфированием, позволяющее настраивать скорость реакции в зависимости от нагрузки.
При возврате рычага в нейтраль золотник возвращается в исходное положение под действием возвратных пружин. При этом все каналы закрываются, и цилиндр блокируется в текущем положении — это называется гидравлической блокировкой. В отличие от механической, она не требует дополнительных тормозов и позволяет удерживать груз при отключённом двигателе, что критично для безопасности.
Классификация гидрораспределителей
Гидрораспределители классифицируются по нескольким ключевым параметрам: числу позиций, числу каналов, типу управления и назначению. Ниже представлена классификация по типу техники, для которой они применяются.
| Класс техники | Число позиций | Число каналов | Тип управления | Давление, бар | Расход, л/мин |
|---|---|---|---|---|---|
| Малая техника (до 5 т) | 3-позиционный | 4-канальный | Механический | 160–210 | 20–60 |
| Средняя техника (5–20 т) | 3- или 4-позиционный | 4–6 каналов | Механический / Электрогидравлический | 200–280 | 60–140 |
| Крупная техника (20–50 т) | 4–5 позиций | 6–10 каналов | Электрогидравлический | 250–350 | 120–240 |
| Особо крупная техника (50+ т) | 5–6 позиций | 8–12 каналов | Электрогидравлический + пропорциональное управление | 300–420 | 200–400 |
| Мобильные гидросистемы (манипуляторы, асфальтоукладчики) | 3–4 позиции | 5–8 каналов | Электрогидравлический с обратной связью | 220–320 | 80–180 |
Трёхпозиционные распределители — самые распространённые. Они имеют нейтральное положение и два рабочих — для подачи и возврата. Четырёхпозиционные включают дополнительное положение для быстрого сброса или режима «свободного хода». Пяти- и шестипозиционные применяются в технике с несколькими независимыми гидролиниями — например, в экскаваторах с поворотной платформой, стрелой, ковшом, вспомогательным инструментом и гидромолотом.
Подбор гидрораспределителя по параметрам
Подбор гидрораспределителя — это не просто замена по номеру. Он должен соответствовать гидравлической характеристике системы, нагрузке, цикличности и условиям эксплуатации. Основные критерии: максимальное рабочее давление, требуемый расход, число гидролиний, тип управления, температурный диапазон и уровень защиты от загрязнений.
Для малой техники (микроэкскаваторы, мини-погрузчики) подходит 4-канальный 3-позиционный распределитель с давлением 180–200 бар и расходом 40–50 л/мин. Он должен быть компактным, лёгким и иметь простое механическое управление. В таких системах важна надёжность, а не точность — поэтому не стоит переплачивать за электрогидравлику, если оператор не управляет инструментом с высокой точностью.
В средней технике (экскаваторы 12–18 т, погрузчики 3–5 т) уже требуется электрогидравлическое управление, особенно если используется пропорциональный режим. Это позволяет оператору плавно управлять скоростью подъёма, а не просто «включить/выключить». Расход — 80–130 л/мин, давление — 220–260 бар. Здесь критично качество уплотнений и степень фильтрации масла. Рекомендуется установка фильтров с размером частиц не более 10 мкм.
Для крупной техники (Cat 320, Komatsu PC200, JCB 3CX) применяются многоканальные распределители с пропорциональным управлением и гидравлическим демпфированием. Давление — 300–380 бар, расход — 180–350 л/мин. Такие распределители имеют встроенные датчики положения и обратную связь с системой управления машины. В них используются специальные сплавы для золотника, устойчивые к коррозии и абразивному износу. В условиях песчаных грунтов и высокой запылённости срок службы такого распределителя составляет 2500–4500 моточасов при регулярной замене масла и фильтров.
Важно учитывать совместимость с насосом и гидроцилиндрами. Если насос выдаёт 200 л/мин, а распределитель рассчитан на 140 л/мин — это приведёт к перегреву, снижению давления и потере мощности. Наоборот, если распределитель рассчитан на 400 л/мин, а насос выдаёт только 120 — система будет неэффективной, с высокими потерями на трение и неоптимальным КПД.
Ограничения и типичные неисправности
Гидрораспределитель — это узел с минимальным зазором, поэтому он чувствителен к загрязнению масла. Частицы размером более 25 мкм могут застрять между золотником и корпусом, вызывая заклинивание или неполное перекрытие каналов. Это приводит к самопроизвольному движению исполнительных органов — например, стрела медленно опускается при выключенном двигателе, или ковш «самопроизвольно» разворачивается.
Вторая частая причина отказа — износ уплотнений. При температуре выше 90 °C или при использовании некачественного масла резиновые кольца теряют эластичность, трескаются и начинают пропускать масло. Это снижает давление в системе, увеличивает расход масла и приводит к перегреву гидравлики. В зимний период при температуре ниже -20 °C масла с высокой вязкостью могут замедлять перемещение золотника, вызывая «запаздывание» реакции.
Механические повреждения возникают при гидроударах — когда оператор резко переключает рычаг, а система не успевает сбросить давление. В таких случаях трескаются корпуса распределителей, особенно в старых моделях без амортизаторов. Современные распределители для техники класса 20+ тонн имеют встроенные гидравлические амортизаторы, снижающие пиковые нагрузки на 40–60%.
Электрогидравлические системы требуют стабильного напряжения. При просадке напряжения ниже 20 В соленоиды могут не срабатывать, что приводит к потере управления. В условиях низкой температуры и слабого аккумулятора это особенно актуально. Рекомендуется проверять напряжение на клеммах управления при температуре -15 °C и ниже.
Срок службы гидрораспределителя зависит от режима эксплуатации. При 10–15 моточасах в смену и качественном масле — до 8000 часов. При круглосуточной работе, низкой температуре и плохой фильтрации — 2000–3000 часов. Регламентное обслуживание включает замену фильтров каждые 500 часов, проверку уплотнений каждые 1500 часов и полную разборку каждые 4000–6000 часов.
Таблица: сравнение типов управления
| Тип управления | Преимущества | Недостатки | Рекомендуемый класс техники | Точность перемещения |
|---|---|---|---|---|
| Механический | Надёжность, простота, не требует электропитания | Высокое усилие на рычаге, нет плавного управления | Малая техника (до 5 т) | Низкая — ступенчатая |
| Гидравлический (пилотный) | Малое усилие на рычаге, высокая сила управления | Зависимость от давления в системе, сложный монтаж | Средняя техника (5–20 т) | Средняя — с демпфированием |
| Электрогидравлический | Высокая точность, возможность интеграции с ЭУ | Чувствителен к перепадам напряжения, дорогой | Крупная техника (20–50 т) | Высокая — пропорциональная |
| Пропорциональный электрогидравлический | Плавное управление, автоматическая настройка | Требует сложной электроники, высокая стоимость | Особо крупная техника (50+ т) | Очень высокая — с обратной связью |
| Комбинированный (мех+электро) | Резервное механическое управление при сбое | Увеличенный вес, сложность диагностики | Критически важные системы (бульдозеры, краны) | Высокая — с резервом |
Экономическая эффективность и эксплуатационные затраты
Стоимость гидрораспределителя варьируется от 8 000 до 180 000 рублей, в зависимости от класса техники и типа управления. Для малой техники — 8 000–25 000 руб., для средней — 35 000–70 000 руб., для крупной — 100 000–180 000 руб. , что дешёвый распределитель с низким качеством уплотнений и низкой точностью обойдётся дороже в долгосрочной перспективе — из-за более частых замен, простоя техники и повреждения гидроцилиндров.
Затраты на обслуживание включают: замену масла (100–200 л, стоимость 1500–3000 руб./л), фильтров (2–5 шт., 800–3000 руб./шт.), уплотнений (набор 15–20 шт., 4000–12 000 руб.) и оплату труда специалиста (2–5 часов, 1500–3000 руб./ч). При своевременном обслуживании замена распределителя требуется раз в 4–6 лет. При пренебрежении — каждые 1,5–2 года.
Окупаемость качественного распределителя с пропорциональным управлением в тяжёлой технике достигается за 3–6 месяцев за счёт снижения расхода топлива (на 5–10%) и повышения производительности (на 8–15%) за счёт более точного и плавного управления. При работе 2000 моточасов в год экономия составляет 300–600 тыс. руб. в год — это превышает стоимость самого распределителя.
FAQ
Можно ли заменить гидрораспределитель от одной модели техники на другую, если они похожи по массе?
Нет, даже техника одного класса (например, 20–25 тонн) может использовать распределители с разной конфигурацией каналов, давлением и типом управления. Золотник может иметь другое расположение портов, а пропускная способность — отличаться на 20–30%. Установка неоригинального распределителя может привести к нестабильной работе гидросистемы, гидроударам и выходу из строя гидроцилиндров. Всегда проверяйте совместимость по техническим характеристикам, а не по внешнему виду.
Почему гидрораспределитель перегревается во время работы?
Перегрев возникает при внутренних утечках, когда масло просачивается между золотником и корпусом, создавая трение и потери энергии. Также причиной может быть неправильно подобранный расход — если насос выдаёт больше масла, чем распределитель может пропустить, оно вынужденно переливается через клапан сброса, превращаясь в тепло. Температура масла выше 90 °C ускоряет деградацию уплотнений и снижает вязкость. Решение — проверить фильтры, давление в системе и износ золотника.
Как часто нужно менять уплотнения в гидрораспределителе?
Уплотнения рекомендуется менять каждые 1500–2000 моточасов при нормальных условиях эксплуатации. В условиях высокой запылённости, низких температур или при использовании некачественного масла — каждые 800–1200 часов. Признаки износа — подтекание масла на штоках, снижение давления, медленное или неравномерное движение гидроцилиндров. Замена уплотнений — более дешёвое решение, чем замена всего распределителя.
Что делать, если распределитель «самопроизвольно» переключается?
Это указывает на неисправность возвратных пружин, загрязнение золотника или износ уплотнений. Проверьте, не попали ли частицы грязи в каналы управления. Замените масляный фильтр, промойте систему, проверьте давление в баке. Если проблема остаётся — разберите распределитель и осмотрите золотник на задиры. В электрогидравлических системах — проверьте работу соленоидов и напряжение питания.
Можно ли использовать гидрораспределитель с давлением 250 бар в системе, рассчитанной на 320 бар?
Нет. Распределитель с максимальным давлением 250 бар не предназначен для работы в системе с давлением 320 бар. Это вызовет деформацию корпуса, разрушение уплотнений и возможный разрыв. Даже кратковременное превышение приводит к разгерметизации. Всегда используйте распределитель с номинальным давлением выше, чем максимальное давление системы — на 10–20%. Для системы 320 бар выбирайте распределитель 350–420 бар.
Как влияет вязкость масла на работу гидрораспределителя?
Слишком высокая вязкость (при низких температурах) замедляет перемещение золотника, вызывая запаздывание реакции и увеличивая нагрузку на насос. Слишком низкая вязкость (при перегреве) увеличивает внутренние утечки, снижая давление и эффективность. Оптимальная вязкость для большинства систем — 20–40 мм²/с при рабочей температуре 40–60 °C. Используйте масла с индексом вязкости 46–68, в зависимости от климата.
Почему в новых распределителях используют пропорциональное управление?
Пропорциональное управление позволяет оператору плавно регулировать скорость и усилие гидроцилиндра, а не просто включать/выключать поток. Это повышает точность работы (например, при укладке асфальта или рытье траншеи), снижает износ механизмов и экономит топливо. В системах с обратной связью датчики контролируют положение золотника и корректируют его в реальном времени, обеспечивая повторяемость операций с точностью до 0,5 мм.
