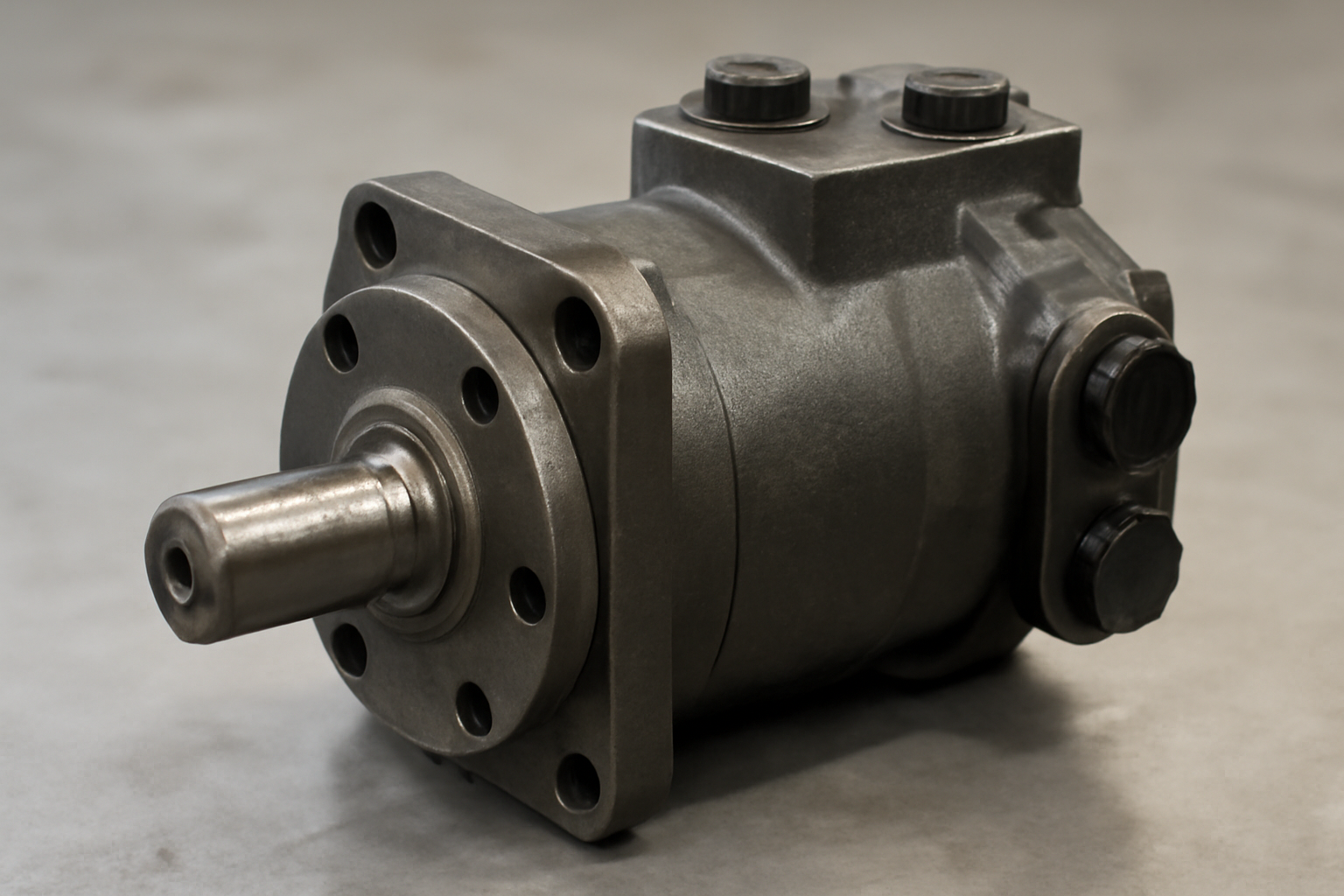

Гидромотор: виды и применение

Типичная ошибка: выбор гидромотора по мощности, игнорируя момент и частоту вращения

Наиболее частая ошибка при замене или подборе гидромотора — ориентироваться только на заявленную мощность или подобие с предыдущей моделью. Многие сервисные центры и операторы заменяют изношенный гидромотор на «такой же», не проверяя параметры крутящего момента, рабочее давление и частоту вращения. В результате мотор либо не развивает нужную скорость, либо перегружается, быстро выходит из строя. Например, если в приводе буровой установки вместо гидромотора с высоким моментом и низкой частотой вращения поставить мотор с высокой скоростью и низким моментом — вал не сможет преодолеть сопротивление грунта, и произойдёт пробуксовка, перегрев и разрушение шестерён. Правильный подбор требует расчёта момента на валу и проверки соответствия характеристик рабочей нагрузке.

Эта ошибка особенно опасна в мобильной технике, где гидромоторы работают в циклических режимах — пуск-останов, реверс, перегрузки. Гидромотор, рассчитанный на непрерывную работу при 150 бар, не выдержит 200-барики при пуске, даже если его «мощность» теоретически выше. Система гидравлики — это сбалансированная цепочка: насос, клапаны, трубопроводы, гидромотор. Нарушение одного звена ведёт к аварии. Поэтому перед заменой всегда сравнивайте не только габариты и штуцеры, но и рабочие характеристики, указанные в паспорте оборудования.

Классификация гидромоторов: по конструкции и принципу действия

Гидромоторы делятся на три основных класса по конструкции: шестерённые, пластинчатые и поршневые. Каждый тип имеет свои особенности, область применения и пределы эксплуатации. Шестерённые гидромоторы — самые простые и дешёвые. Их используют в низкоточном оборудовании, где важна надёжность, а не точность регулирования. Пластинчатые — более плавные в работе, подходят для средних нагрузок и частот вращения, но чувствительны к загрязнению гидравлической жидкости. Поршневые — самые мощные и долговечные, но и самые дорогие. Их применяют в тяжёлой технике, где требуется высокий крутящий момент и стабильная работа при перепадах давления.

Поршневые гидромоторы, в свою очередь, подразделяются на аксиальные и радиальные. Аксиальные — компактные, с высокой удельной мощностью, часто используются в приводах вращения ковшей экскаваторов и лебёдках. Радиальные — массивные, с большим рабочим объёмом, идеальны для медленных, но мощных приводов, например, в приводах гусеничных ходов или поворотных платформ. Выбор типа гидромотора определяется не только требуемым моментом, но и габаритами, доступностью запасных частей и условиями эксплуатации — температурой, вибрацией, уровнем загрязнения масла.

Принцип работы: от давления к вращению

Гидромотор преобразует энергию потока гидравлической жидкости в механическое вращение. Рабочая жидкость под давлением подаётся в полости, создавая силы на подвижных элементах — шестернях, пластинах или поршнях. Эти силы вызывают вращение вала. Чем выше давление и расход, тем больше мощность на выходе. Однако эффективность зависит от герметичности и трения. Утечки через зазоры снижают КПД, а трение — вызывает перегрев. Именно поэтому обслуживание гидромотора начинается с контроля чистоты масла и давления в системе.

В шестерённых гидромоторах жидкость проталкивает пару зацепляющихся шестерён, вращая их. В пластинчатых — пластины под давлением выдвигаются в пазах ротора, упираясь в внутреннюю поверхность корпуса и создавая момент. В поршневых — поршни, расположенные по окружности, выдавливаются под давлением и давят на наклонную шайбу (в аксиальных) или на кольцо (в радиальных), передавая вращение на выходной вал. Каждый тип имеет свою «характерную» кривую зависимости момента от давления и частоты вращения. Понимание этих кривых помогает диагностировать отказы на ранней стадии.

Применение гидромоторов: от сельхозтехники до подводных роботов

Гидромоторы встречаются повсеместно в спецтехнике. В экскаваторах-погрузчиках они приводят в движение поворотную платформу — здесь используются аксиальные поршневые моторы с регулируемым объёмом. В бульдозерах — радиальные гидромоторы в приводе гусениц обеспечивают плавный разгон и торможение без механических коробок. В сельхозтехнике, например, в сеялках или косилках, применяются шестерённые гидромоторы для привода рабочих органов — там важна простота и низкая стоимость замены. В строительных машинах, таких как асфальтоукладчики, гидромоторы приводят в движение ленты подачи материала и валики уплотнения.

В специализированных применениях — подводной технике, робототехнике, авиации — используются герметичные, коррозионностойкие гидромоторы с низким уровнем шума и высокой точностью управления. Например, в подводных манипуляторах применяются аксиальные поршневые моторы с обратной связью по углу поворота. В горнодобывающей промышленности — радиальные гидромоторы с усиленными подшипниками для работы в условиях пыли и вибрации. Каждый случай требует индивидуального подхода: не существует универсального гидромотора.

Правильный порядок подбора: шаги от нагрузки к выбору

Выбор гидромотора — это последовательный процесс. Первый шаг — определить требуемый крутящий момент на валу. Формула: M = F × r, где F — сила, r — радиус действия. Например, если для вращения барабана лебёдки требуется усилие 5000 Н на радиусе 0,2 м, момент составит 1000 Н·м. Второй шаг — рассчитать необходимую частоту вращения. Если барабан должен вращаться со скоростью 10 об/мин — это 0,17 об/с. Третий шаг — определить рабочее давление в системе. Если насос выдаёт 200 бар, то выбираем мотор, рассчитанный на давление не ниже 180 бар с запасом.

Четвёртый шаг — вычислить требуемый рабочий объём: V = (2π × M) / (ΔP × η), где ΔP — перепад давления, η — КПД. Если КПД принять 0,85, то объём будет около 95 см³/об. Пятый шаг — подобрать тип. Для 1000 Н·м и 10 об/мин подойдёт радиальный поршневой мотор. Для 100 Н·м и 1000 об/мин — аксиальный. Шестой шаг — проверить совместимость с насосом: расход насоса должен быть достаточен для требуемой частоты вращения. Расход Q = n × V, где n — частота в об/мин. При V=95 см³/об и n=10 об/мин — Q=950 л/мин. Если насос выдаёт только 600 л/мин — мотор не разгонится до нужной скорости.

Сравнение гидромоторов: радиальные vs аксиальные поршневые

Выбор между радиальным и аксиальным поршневым гидромотором — ключевое решение для тяжёлых приводов. Ниже приведены основные параметры, по которым сравниваются оба класса в типичных условиях эксплуатации.

Радиальные гидромоторы лучше подходят для низкоскоростных, высоконагруженных задач — например, привод гусениц тяжёлого бульдозера. Их конструкция с большим количеством поршней и массивными подшипниками выдерживает ударные нагрузки. Аксиальные — для задач, где важны скорость и компактность: поворотная платформа экскаватора, привод лебёдки, вращение ротора дробилки. Но они требуют более чистого масла и точного монтажа. Ошибка в монтаже — даже 0,1 мм перекоса — приводит к быстрому износу шайбы и выходу из строя.

Типичные отказы: диагностика по симптомам

Гидромоторы отказывают по нескольким стандартным сценариям. Первый — снижение скорости вращения при сохранении давления. Причина — внутренние утечки из-за износа уплотнений, повреждения поршней или шестерён. Второй — шум и вибрация. Часто это признак кавитации — недостаточного напора на всасывании, или попадания воздуха в систему. Третий — перегрев корпуса. Может быть вызван высоким трением из-за грязного масла, перегрузкой или неправильной вязкостью жидкости. Четвёртый — течь на выходном валу. Это почти всегда указывает на износ сальника или повреждение вала.

Пятый симптом — рывки и нестабильное вращение. В аксиальных моторах это может быть следствием износа наклонной шайбы, в радиальных — неравномерного износа поршней или кольца. Шестой — полный отказ при пуске. Часто связан с заклиниванием из-за окисления масла или засорения каналов. В этом случае не стоит пытаться запустить мотор насильно — это приведёт к разрушению шестерён или поршней. Нужно снять, разобрать, промыть, заменить уплотнения и фильтры.

Обслуживание и контрольные точки: как продлить ресурс

Ресурс гидромотора напрямую зависит от качества обслуживания. Контрольные точки: ежемесячно — проверка давления на входе и выходе, уровень масла, температура корпуса. Каждые 500 часов — анализ масла на загрязнённость (по ISO 4406), проверка утечек. Каждые 2000 часов — замена масла и фильтров, осмотр сальников. Каждые 5000 часов — разборка, замена всех уплотнений, измерение зазоров между поршнями и цилиндрами.

При разборке всегда проверяйте: целостность поршней (нет трещин, выкрашивания), состояние наклонной шайбы (не должно быть забоин или линий износа), износ подшипников (осевой люфт не более 0,05 мм), состояние корпуса (нет трещин, коррозии). Не забудьте заменить все резиновые уплотнения — даже если они выглядят целыми. Резина стареет, теряя эластичность, и через месяц после сборки может дать течь. Используйте только рекомендованные производителем уплотнительные материалы. Применение неоригинальных комплектов — частая причина повторных отказов.

Сравнение гидромоторов и электромоторов: когда что выбрать

В условиях современной техники всё чаще ставится вопрос: гидромотор или электромотор? Ниже приведено сравнение двух классов для типичных задач мобильной техники.

Гидромоторы остаются предпочтительными в тяжёлой и мобильной технике — где важны высокий момент, компактность и устойчивость к перегрузкам. Электромоторы лучше подходят для стационарных установок, где есть надёжное питание, чистая среда и необходима точная регулировка скорости. В современных гибридных системах часто используют комбинацию: электромотор для точного позиционирования и гидромотор для основного привода. Это даёт оптимальный баланс.
