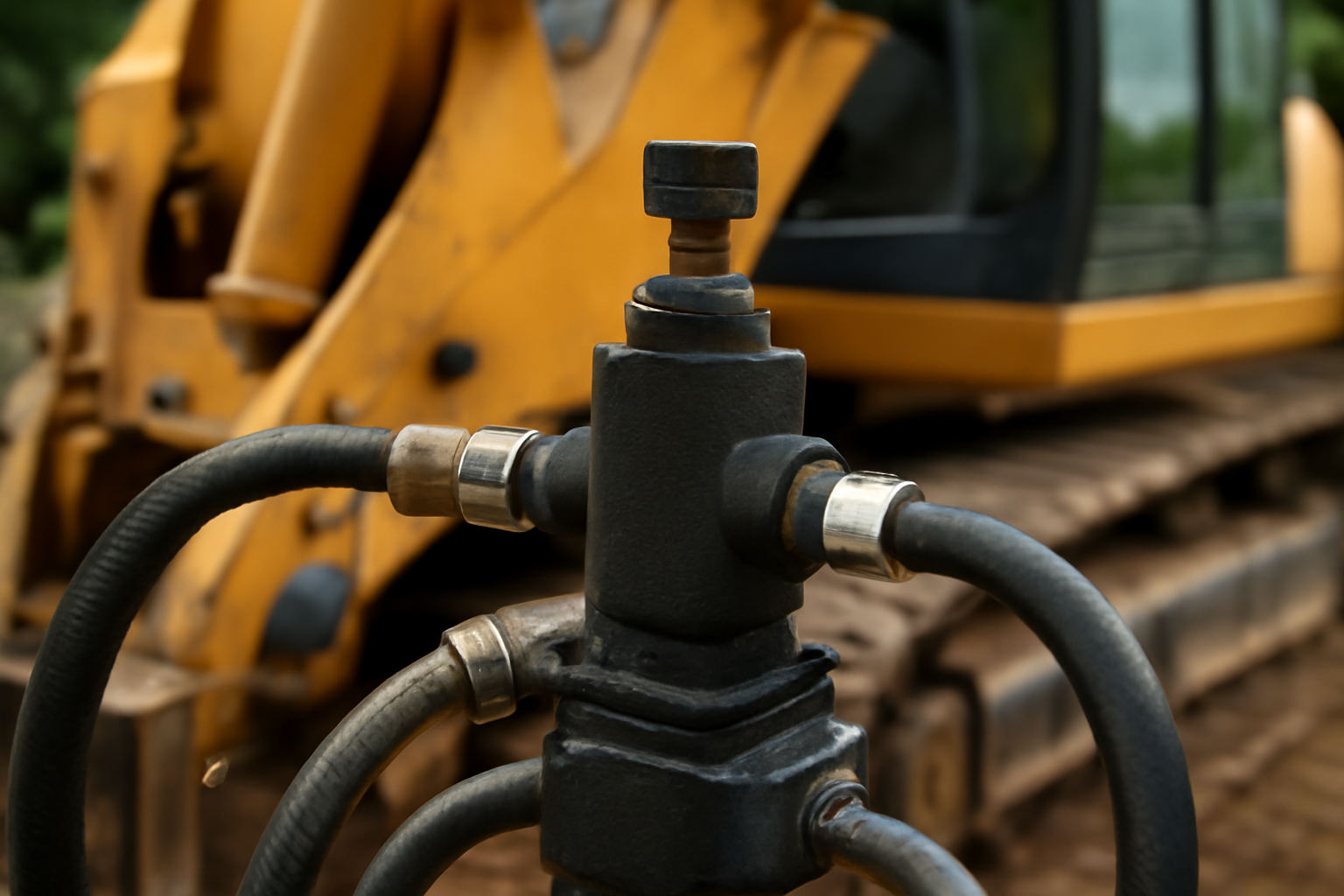

Дроссель гидравлический: назначение

Классификация

Дроссель гидравлический — это не один тип устройства, а семейство элементов, различающихся по принципу работы, месту установки и способу регулировки. В экскаваторах применяются три основных вида: постоянные, регулируемые и управляемые дроссели. Каждый из них решает свою задачу в системе гидропривода.

Постоянные дроссели — это простые отверстия или каналы фиксированного сечения. Они не имеют подвижных частей и устанавливаются там, где скорость движения гидроцилиндра или гидромотора должна оставаться неизменной. Чаще всего их используют в системах возвратного слива или в байпасных линиях.

Регулируемые дроссели — это устройства с винтовым или игольчатым механизмом, позволяющим вручную менять проходное сечение. Их ставят в линии подачи или сброса гидравлической жидкости к механизмам стрелы, ковша или поворотной платформы. Такой дроссель настраивается при наладке экскаватора и редко меняется в процессе эксплуатации.

Управляемые дроссели (или пропорциональные дроссели) — это электрогидравлические элементы, которые реагируют на сигналы от электронного блока управления (ЭБУ). Они изменяют проходное сечение в зависимости от положения рычага оператора, нагрузки на механизм или температуры масла. Такие дроссели применяются в экскаваторах с системами точного управления, например, в моделях с режимами «экономичный» или «точный копание».

Конструкция и принцип работы

Основу дросселя составляет тело с каналом, через который проходит гидравлическая жидкость. Внутри канала установлен регулирующий элемент — игла, штифт или заслонка. При вращении винта или подаче электрического сигнала этот элемент перемещается, меняя площадь проходного сечения. Чем меньше отверстие — тем выше сопротивление потоку, тем медленнее движется механизм.

Работает дроссель по закону Бернулли: при уменьшении сечения скорость потока увеличивается, а давление падает. Это создает разницу давлений до и после дросселя, которая и ограничивает скорость движения гидроцилиндра. В отличие от клапана, который полностью перекрывает поток, дроссель не останавливает жидкость — он только замедляет её.

В экскаваторах дроссель часто используется в паре с обратным клапаном. Такая комбинация называется дроссельно-обратным клапаном. Когда механизм движется в одну сторону — жидкость проходит через узкий канал (дроссель), замедляя движение. При обратном ходе — обратный клапан открывается, и жидкость свободно течёт, обеспечивая быстрый возврат. Это особенно важно для ковша: медленное опускание для точности, быстрый подъём для производительности.

Материалы изготовления — сталь с хромированием или нержавеющая сталь, чтобы выдерживать высокое давление и агрессивную среду гидравлического масла. Уплотнения — из фторкаучука или нитрилбутадиенового каучука (НБК), устойчивые к температурам от -30°C до +120°C.

Основные параметры и технические характеристики

При выборе или замене дросселя важно учитывать не только его размер, но и совместимость с системой. Основные параметры — это пропускная способность, рабочее давление, температурный диапазон и тип подключения.

Пропускная способность измеряется в литрах в минуту при определённой разнице давлений. Для экскаваторов 20–25 тонн типичный диапазон — 80–160 л/мин. При этом перепад давления на дросселе должен быть в пределах 10–80 бар, иначе система начнёт перегреваться или терять мощность.

Температурный диапазон работы — от -30°C до +120°C. Это важно, потому что в северных регионах зимой масло загустевает, а в жарких — разжижается. Дроссель должен сохранять стабильность в обоих случаях. Срок службы — от 5000 до 15 000 моточасов, в зависимости от качества масла и загрязнённости системы.

Совместимость с гидросистемами экскаваторов

Дроссель не подбирается по модели экскаватора, а по параметрам гидросистемы. Один и тот же дроссель может стоять на Cat 320, Komatsu PC200 и JCB 3CX — если их гидравлика идентична по давлению и расходу. Главное — соответствие по размеру резьбы, пропускной способности и типу управления.

Например, в экскаваторах с гидрораспределителем типа «постоянный поток» дроссель ставится на линии управления механизмами. В системах с переменным потоком — дроссель интегрирован в сам распределитель. В старых моделях — механическая регулировка, в современных — электронная, через пропорциональный клапан.

Важно: дроссель не заменяют на «похожий». Даже небольшое изменение проходного сечения — на 10% — может привести к тому, что стрела начнёт опускаться слишком медленно или, наоборот, резко. Это опасно для оператора и для точности работы.

Если вы не знаете, какой дроссель стоял на экскаваторе — проверьте маркировку на корпусе. Она может быть в виде кода: например, D-120-35 означает дроссель с пропускной способностью 120 л/мин при перепаде 35 бар. Если маркировка стёрта — сверьтесь с чертежом гидросистемы или обратитесь к производителю гидрораспределителя.

Монтаж и замена

Замена дросселя требует соблюдения чистоты. Даже микроскопическая частица грязи может заклинить иглу или забить канал. Перед снятием обязательно сбросьте давление в системе — отсоедините шланг на сливной линии и запустите двигатель на холостом ходу 2–3 минуты. Только после этого снимайте дроссель.

Снимая старый дроссель, проверьте состояние резьбы на корпусе гидрораспределителя. Если резьба повреждена — менять нужно не только дроссель, но и гидрораспределитель. Невозможно герметично закрутить новый дроссель на повреждённой резьбе — будет утечка.

Перед установкой нового дросселя промойте его внутренние каналы чистым гидравлическим маслом. Никогда не используйте сольвент, бензин или ацетон — они разрушают уплотнения. Установите новые уплотнительные кольца — даже если старые выглядят целыми. Они работают под давлением, и резина со временем теряет эластичность.

Заворачивайте дроссель рукой до упора, затем доворачивайте на 1/4–1/2 оборота. Не используйте ключи с длинными ручками — легко перекрутить. Проверьте герметичность: запустите экскаватор, дайте поработать 5 минут, затем осмотрите место установки на наличие капель. Если есть — снова затяните, но не более чем на 1/8 оборота.

Регламент технического обслуживания

Дроссель не требует ежедневного обслуживания, но его состояние напрямую влияет на работоспособность всей гидросистемы. Регламент проверки зависит от условий эксплуатации.

При нормальных условиях — на стройке с чистым маслом — проверяйте дроссель раз в 1000 моточасов. При тяжёлых условиях — в пыльной местности, с грязным маслом — каждые 500 моточасов. В зимний период, при температурах ниже -20°C, проверяйте его перед началом сезона.

Что проверять:

• Наличие утечек — осмотреть места соединений и корпус дросселя.
• Состояние уплотнений — нет ли трещин, вздутий, деформаций.
• Свободу движения иглы — если дроссель регулируемый, проверьте, вращается ли винт без заеданий.
• Загрязнение каналов — при снятии промойте промывочной жидкостью для гидравлики.
• Работу в паре с обратным клапаном — если есть медленное опускание и быстрый возврат — всё в порядке.

Расходники при замене: уплотнительные кольца (2–3 шт.), чистое гидравлическое масло (1–2 литра для промывки), герметик (если используется резьбовая прокладка). Никогда не используйте лён или ФУМ-ленту — они могут оторваться и попасть в систему, вызвав катастрофу.

Типичные неисправности и их причины

Симптомы неисправного дросселя — это не всегда явные утечки. Часто проблема проявляется в поведении механизма.

Если стрела или ковш движется слишком медленно — возможно, дроссель засорён. Грязь, окислы или лаковые отложения уменьшают проходное сечение. В этом случае система работает на повышенном давлении, масло перегревается, и насос изнашивается быстрее.

Если механизм движется слишком быстро — дроссель может быть повреждён: игла сломана, канал разрушен, сечение стало больше. Это опасно: оператор не может точно позиционировать ковш, и есть риск повреждения конструкции или грунта.

Если при включении механизма возникает рывок — это признак «воздушного кавитационного удара». В системе есть воздух. Он сжимается в дросселе, а затем резко сбрасывается — вызывая толчок. Причиной может быть негерметичный шланг или неправильно заправленная система.

Если дроссель с электронным управлением не реагирует на рычаг — проверьте датчики положения, проводку, предохранители и ЭБУ. Не пытайтесь ремонтировать пропорциональный дроссель самостоятельно — это требует калибровки на стенде.

Самая частая причина выхода из строя — загрязнённое масло. Более 70% поломок дросселей происходят из-за частиц размером более 5 микрон. Поэтому фильтры гидросистемы нужно менять вовремя — каждые 500 моточасов, а не по календарю.
