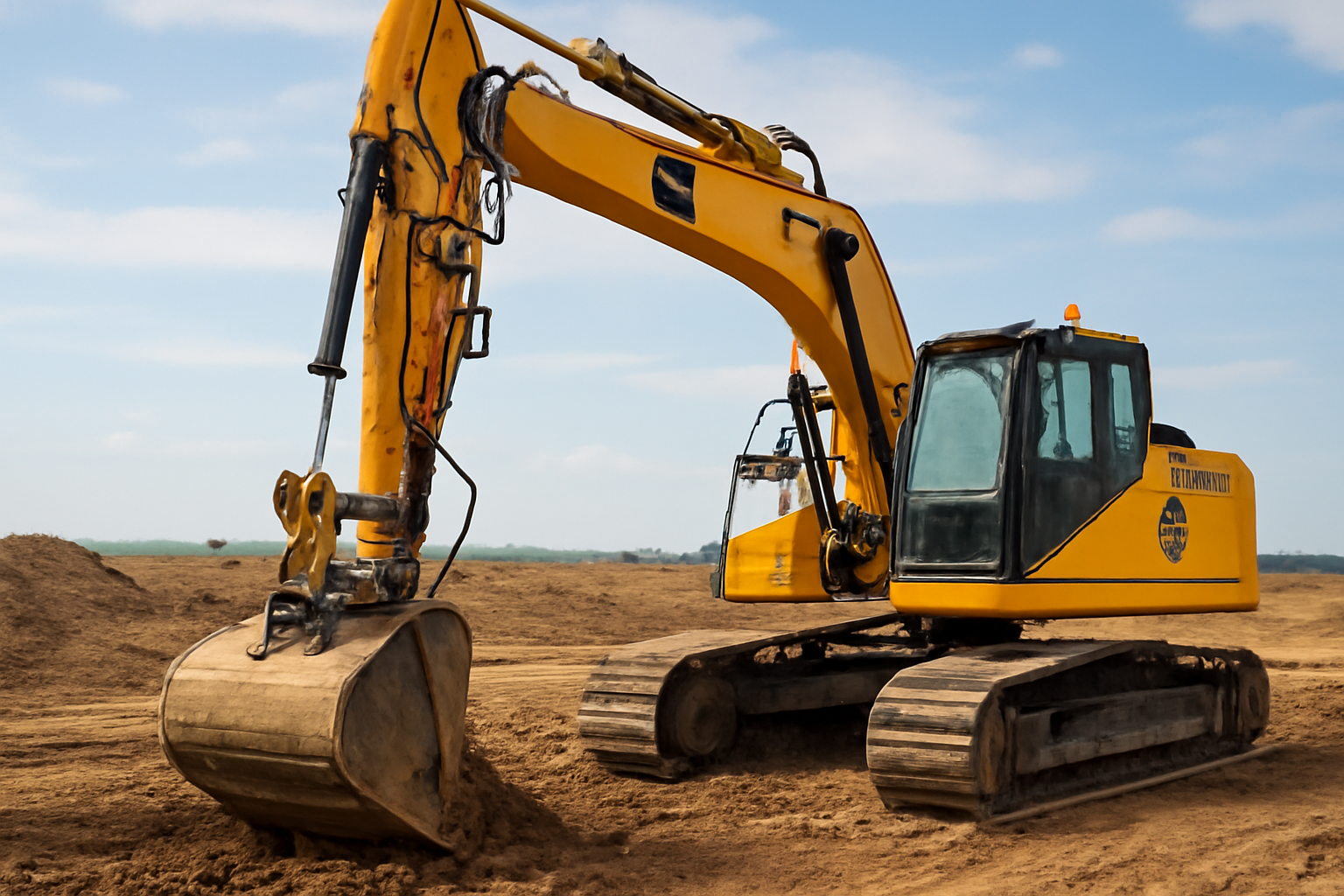

Датчики спецтехники: виды и неисправности в экскаваторах

Рабочий цикл экскаватора — это не просто вращение стрелы и опускание ковша. Это последовательность из 7–12 чётких фаз: подъём ковша, перемещение в сторону, поворот на выгрузку, разгрузка, возврат, опускание, копание. Каждая фаза требует точной координации гидравлики, двигателя и управления. Датчики — это нервная система, которая передаёт сигналы в блок управления. Если один из них дает сбой — машина теряет точность, тратит топливо, перегревается или просто останавливается. В полевых условиях нет времени на теорию. Нужно быстро понять: что сломалось, как проверить и чем заменить. Ниже — пошаговый практикум, основанный на реальных инцидентах на карьерах и дорожных работах.

Классификация датчиков по функциям

Датчики на экскаваторах делятся не по производителю, а по задаче. Их можно сгруппировать в пять основных категорий: контроль давления, положения, температуры, скорости и состояния агрегатов. Каждый тип отвечает за свою зону ответственности. Нет смысла ставить датчик температуры масла на шарнир стрелы — он там не работает. И наоборот — если датчик давления гидросистемы вышел из строя, ковш может не подниматься, даже если двигатель работает на полную мощность.

Ниже — перечень основных типов с их типичными диапазонами работы. : не все датчики одинаковы. На экскаваторе 15 тонн и на 45-тонном агрегате одни и те же функции выполняют разные по чувствительности и диапазону датчики. В таблице приведены классы, а не конкретные модели.

Тип датчика Функция Диапазон измерения Типичное место установки Признаки отказа
Датчик давления гидросистемы Контроль давления в магистралях подъёма, поворота, ковша 100–350 бар Распределительный блок, гидрораспределитель Ковш не поднимается, торможение стрелы, дерганая работа
Датчик положения стрелы/кисти Определение угла поворота и высоты 0–180°, 0–8 м высота Шарниры стрелы, ковшовый цилиндр Неверное отображение на панели, самопроизвольный сброс угла
Датчик температуры гидромасла Контроль перегрева гидравлики –30°C до +120°C Бак гидросистемы, фильтр Автоматическое понижение мощности, остановка при нагреве
Датчик оборотов двигателя Измерение частоты вращения коленвала 500–2500 об/мин Картер двигателя, маховик Плавающие обороты, неадекватная реакция на газ
Датчик уровня топлива Контроль остатка в баке 0–100% (0–300 л) Топливный бак, внутренний поплавок Резкие скачки показаний, ложное срабатывание «пусто»
Датчик давления масла двигателя Контроль смазки мотора 0.5–6 бар Масляный фильтр, головка блока Сигнализация «низкое давление», остановка двигателя

Пример: на экскаваторе класса 20–25 тонн датчик давления гидросистемы может быть встроен в гидрораспределитель. Если он даёт сбой, оператор видит, что ковш не поднимается, хотя насос работает. При этом двигатель не глохнет — значит, проблема не в нём. Нужно проверить именно этот датчик, а не менять насос. В 70% случаев это именно отказ датчика, а не гидравлики.

Пошаговая диагностика: от симптома к неисправности

Не начинайте с разборки. Начните с наблюдения. Оператор должен чётко описать: что произошло, когда, при каких условиях. Датчики не ломаются без причины. Чаще всего — из-за вибрации, влаги, перегрева или механического повреждения. Вот алгоритм, который работает на практике.

Шаг 1: Определите симптом. Например: «При копании влажной глины стрела самопроизвольно опускается». Это не всегда утечка. Это может быть датчик положения ковша, который искажает сигнал в блок управления. Блок думает, что ковш уже внизу, и перестаёт подавать давление.

Шаг 2: Проверьте индикацию на панели. Есть ли ошибки? Часто дисплей показывает коды типа «E12» или «H4». Не пытайтесь гуглить код — он зависит от прошивки. Лучше смотрите на поведение. Если дисплей не показывает ошибки — это не значит, что датчик исправен. Он может давать «серый» сигнал — не ноль, не максимум, а что-то посередине, что система интерпретирует как норму.

Шаг 3: Отключите датчик. Если возможно — отсоедините разъём. Включите зажигание. Если показания на панели прыгают или становятся «нулевыми» — это признак обрыва или короткого замыкания. Если показания остаются прежними — значит, датчик не влияет. Тогда проблема в проводке или блоке управления.

Шаг 4: Проверьте питание. Мультиметром замерьте напряжение на разъёме. Датчики обычно работают от 5 В или 12 В. Если напряжение ниже 4,5 В — проблема в проводе или блоке питания. Если напряжение есть, но сигнал нестабильный — датчик пробит.

Шаг 5: Сравните с эталоном. Если есть другой экскаватор того же класса — подключите датчик с него. Если поведение нормализовалось — ваш датчик неисправен. Если нет — ищите проблему в проводке или ЭБУ.

Шаг 6: Проверьте механику. Датчик положения стрелы может быть цел, но его рычаг заклинил из-за грязи. Промойте шарнир, проверьте свободный ход. Часто это решает проблему без замены.

Инструменты и методы проверки

На стройке не нужен лабораторный осциллограф. Достаточно базового набора. Вот что реально нужно иметь под рукой.

Инструмент Назначение Диапазон измерения Частота использования Альтернатива
Мультиметр цифровой Проверка напряжения, сопротивления, целостности цепи 0–1000 В, 0–20 МОм Ежедневно Тестер с подсветкой (для тёмных мест)
Гидравлический манометр Проверка давления в магистралях 0–400 бар 2–3 раза в неделю Сравнение с показаниями датчика
Термопара с цифровым индикатором Измерение температуры на поверхности –50°C до +250°C При подозрении на перегрев Инфракрасный термометр
Пробник 12 В Быстрая проверка наличия напряжения 9–16 В При каждом визите Лампочка на проводах
Очиститель контактов (WD-40 Specialist) Очистка разъёмов от окислов — При каждом обслуживании Спирт 96% + кисть
Диагностический сканер (OBD2 адаптер) Чтение ошибок ЭБУ Поддержка CAN, J1939 1–2 раза в месяц Приложение на планшете + Bluetooth-адаптер

Важно: не используйте дешёвые китайские мультиметры без калибровки. На 300-вольтовой линии они могут дать погрешность 15–20%. Это приведёт к ложному выводу. Лучше взять проверенный инструмент, даже если он старый. Точность важнее удобства.

Для датчиков положения — проверяйте не только сигнал, но и физическое перемещение. Снимите защитный кожух. Проверьте, не заклинивает ли рычаг. Грязь, ржавчина, износ подшипника — всё это влияет. Даже если датчик новый, а рычаг не ходит — он не даст правильный сигнал.

Типичные неисправности и их причины

Датчики не ломаются просто так. Они умирают от пренебрежения. Вот самые частые причины отказов — с реальными примерами.

Тип датчика Частая причина отказа Средний срок службы Условия ускоренного износа Способ продления срока
Датчик давления гидросистемы Гидравлический удар, грязь в масле 15 000–30 000 моточасов Работа с перегрузкой, частые резкие остановки Замена фильтров каждые 500 ч, использование масла по спецификации
Датчик положения Механический износ рычага, коррозия 10 000–25 000 моточасов Работа в песке, снегу, солёной воде Регулярная смазка шарниров, установка защитных чехлов
Датчик температуры масла Перегрев, вибрация, попадание воды 8 000–20 000 моточасов Длительная работа на холостом ходу, отсутствие охлаждения Проверка радиатора, чистка теплообменника
Датчик оборотов двигателя Обрыв провода, повреждение датчика Холла 20 000–40 000 моточасов Загрязнённая зона маховика, плохой контакт Чистка маховика, проверка зазора до зубьев
Датчик уровня топлива Поплавок залипает, окисление контактов 5 000–15 000 моточасов Использование некачественного топлива, вода в баке Слив осадка, промывка бака каждые 2 года
Датчик давления масла двигателя Забитый масляный фильтр, износ сальников 10 000–25 000 моточасов Запоздалая замена масла, использование несоответствующего масла Замена масла и фильтра по графику, контроль уровня

Особое внимание — датчикам, установленным в зоне вибрации. На стреле, ковше, поворотной платформе. Провода там часто перетираются. Проверяйте их не только по разъёмам, но и вдоль всего маршрута. Часто обрыв происходит не на конце, а в середине жгута, где провод перегибается при повороте.

Не забывайте про воду. Датчики в нижней части машины — первые, кто страдает от талой воды, дождя, промывки. Если вы видите ржавчину на разъёме — это уже аварийная ситуация. Не ждите, пока датчик перестанет работать. Сразу замените разъём и уплотните его термоусадкой.

Предотвращение отказов: профилактика вместо ремонта

Датчики — это не расходник. Они не требуют замены каждые 1000 часов. Но они требуют внимания. Вот что реально снижает количество отказов.

Первое — чистота. Грязь — главный враг. Масло с частицами металла забивает датчики давления. Песок — разъедает контакты. Пыль — попадает в разъёмы. Чистите каждый раз, когда меняете фильтры. Не экономьте на воздухе — используйте компрессор с фильтром, а не просто воздух из шланга.

Второе — правильное масло. Некачественное гидравлическое масло разрушает датчики давления за 3000 часов. Даже если производитель заявляет «до 10 000 ч», в реальных условиях — 5000–7000. Используйте масло по спецификации OEM. Не берите «аналоги» с неизвестным брендом.

Третье — контроль вибрации. Если на экскаваторе появилась новая вибрация — проверьте крепления. Ослабленный датчик будет давать «дребезжащий» сигнал. Затяните все крепления, особенно на гидрораспределителе и двигателе.

Четвёртое — регулярная проверка проводки. Раз в месяц — осмотр жгутов. Особенно в зонах перегиба. Если изоляция потрескалась — замените. Не изолируйте скотчем. Используйте термоусадку или специальные защитные рукава.

Пятое — не игнорируйте предупреждения. Если панель показывает «температура масла высокая» — не продолжайте работу. Это не «на всякий случай». Это сигнал, что датчик не лжёт — система перегревается. Датчик — это не источник проблемы, а её индикатор.

Если вы делаете всё это — количество отказов снизится на 60–70%. Датчики будут работать 2–3 раза дольше. И это дешевле, чем 3 раза в месяц вызывать мастера.

FAQ

Почему датчик давления гидросистемы показывает норму, но ковш не поднимается?

Если манометр на магистрали показывает давление в норме (например, 180–220 бар), а датчик на панели — тоже, но ковш не движется — проблема не в датчике. Скорее всего, гидрораспределитель не переключается, клапан засорён или цилиндр заклинил. Датчик только фиксирует давление, но не управляет потоком. Проверьте гидравлику, а не электронику. Используйте манометр для подтверждения — датчик может быть исправен, а сигнал — нет.

Можно ли проверить датчик положения стрелы без сканера?

Да. Отключите разъём и измерьте сопротивление мультиметром при вращении стрелы. Сопротивление должно плавно меняться от 100 Ом до 2–3 кОм (в зависимости от модели). Если резко скачет, пропадает или залипает — датчик неисправен. Также проверьте физический ход рычага: он должен свободно поворачиваться без люфта. Грязь и ржавчина — частые причины сбоя, даже если датчик новый.

Что делать, если датчик температуры масла показывает 130°C, но масло на ощупь тёплое?

Скорее всего, датчик пробит или его провод замкнул на массу. Такие сбои часто происходят после мойки или в сырую погоду. Проверьте разъём: есть ли влага, окислы. Отключите датчик — если показания падают до нуля, значит, он вышел из строя. Замените его. Не доверяйте показаниям, если они не соответствуют физической реальности. Перегрев масла — серьёзная угроза, но ложный сигнал — не менее опасен: он может заставить вас остановить работу без причины.

Почему обороты двигателя «плавают», если датчик оборотов новый?

Новый датчик не гарантирует исправность системы. Часто проблема в зазоре между датчиком и маховиком — он должен быть 0,8–1,5 мм. Если зазор больше — сигнал слабый. Если меньше — датчик стирается. Также проверьте чистоту зубьев маховика: грязь, окалина, ржавчина искажают сигнал. Проводка — вторая причина. Проверьте целостность жгута от датчика до ЭБУ. Плавающие обороты редко бывают из-за датчика — чаще из-за механики или проводки.

Как отличить неисправность датчика уровня топлива от проблемы в баке?

Если показания скачут с 70% до 10% без движения машины — это датчик. Если показания стабильны, но топливо кончается быстрее, чем должно — проблема в баке. Проверьте, нет ли воды или осадка. Слейте пробу. Если в баке есть вода — она поднимает поплавок, и датчик показывает «полный». Это ложная картина. Чистите бак каждые 2 года, особенно если работаете в дождливом климате.

Сколько стоит заменить датчик на экскаваторе, и окупается ли ремонт?

Стоимость замены датчика — от 8 000 до 35 000 рублей, в зависимости от типа и производителя. Но это не главное. Стоимость простоя — от 5 000 до 15 000 рублей в час. Если датчик сломался — замените его сразу. Не ждите, пока машина остановится на объекте. Окупаемость — за 1–3 дня работы. Даже если датчик стоит 25 000 рублей, а вы простоите 3 часа — это уже 15 000 рублей убытка. Профилактика и своевременная замена дешевле, чем аварийный ремонт.
